داکت اسپلیت، انواع داکت اسپلیت رویال تهویه
بدون شک یکی از اساسی ترین سیستم های تعبیه شده در هر ساختمانی، سیستم های تهویه مطبوع است. فعالیت موتورها و اجزای مختلف این سیستم منجر به ایجاد یک استقلال دمایی متعادل در محل مورد نظر خواهد شد. این سیستم ها که دارای انواع مختلفی هستند، در طی فرآیندی مشخص شده سیستم خنک کاری و یا گرم کاری ساختمان را برعهده خواهند داشت. در این بخش می خواهیم تا یکی از محبوب ترین سیستم های تهویه، یعنی سیستم داکت اسپلیت را برای شما معرفی نماییم.
داکت اسپلیت چیست
داکت اسپلیت یک سیستم کاملا کاربردی می باشد که در زندگی امروزی به طور گسترده در ساختمان های بزرگ و کوچک برای انجام وظایفی همچون تهویه هوای مطبوع، تنظیم دمای ساختمان و … مورد استفاده قرار می گیرد. به طور خلاصه داکت اسپلیت ها با جذب گرما در فصول گرم و جذب سرمای ساختمان ها در فصل زمستان به متعادل شدن دمای محیط اتاق و ساختمان ها کمک شایانی خواهند کرد.
این دستگاه ها با توجه به بهره وری و عملکرد مثبتی که دارند، در پروژه ها و سازه های متعددی بکار گرفته می شوند. به همین جهت شناخت و دریافت اطلاعات کافی درباره انواع این تجهیزات و نوع عملکرد آن ها قطعا در خرید شما تاثیر خواهد داشت.
مکانیزم داکت اسپلیت
عملکرد و مکانیزم داکت اسپلیت ها شباهت هایی به کولر ها و سیستم های تهویه گرمایشی و سرمایشی دیگر دارند، اما تفاوت های عمده ای نیز در این بین وجود دارد که باعث تمایز و بهره وری بهتر این تجهیزات شده است. در ادامه به چگونگی عملکرد فرایند خنک کاری و گرمایشی داکت اسپلیت ها خواهیم پرداخت.
فرآیند سرمایشی داکت اسپلیت
فرآیند سرمایشی داکت اسپلیت ها اینگونه است که در قسمت کندانسور یا یونیت خارجی، هوا با وجود لوله های مسی خنک شده و به سوی اکسپنشن ولو یا شیر های انبساطی فرستاده می شوند. پس از این مرحله یونیت داخلی آماده جذب گرمای محیط شده و به یونیت خارجی و در نهایت به فضای بیرون از محیط ساختمان هدایت می شود. فرآیند جذب هوای گرم در یونیت داخلی از طریق یک مبرد گاز یا اصطلاحا گاز فریون صورت می پذیرد و گرمای گرفته شده به کانال های انشعاب که در مدار عبور هوا تعیبه شده اند، هدایت می شود. وظیفه اصلی این انشعابات هدایت هوای خنک ساخته شده به محیط داخل ساختمان می باشد.
فرآیند گرمایشی داکت اسپلیت
فرآیند گرمایشی این سیستم های تهویه استاندارد نیز به این صورت انجام می شود که گاز فریون یا مبرد گازی مورد نظر در کندانسور توسط فرآیند های مختلف گرم شده و از طریق انشعابات مسی به هواساز یا همان یونیت داخلی منتقل می شود. با افزایش دما در یونیت داخلی و گرم تر شدن هوای موجود در آن، این هوا از طریق کانال ها به داخل مکان مورد نظر هدایت شده و محیط گرم می شود.
ساختار و اجزای تشکیل دهنده داکت اسپلیت
ساختار داکت اسپلیت ها پیچیدگی زیادی نداشته و با هماهنگی چند بخش در اجرای فرآیند های گرمایش و سرمایش، وظیفه این دستگاه با نتیجه عالی برای استفاده کنندگان همراه خواهد شد.

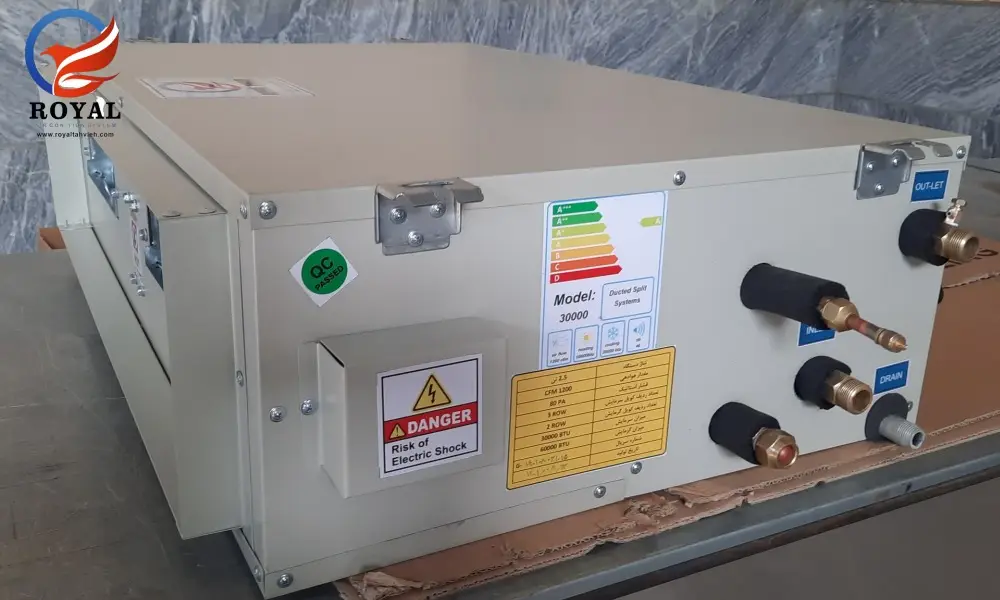

یونیت داخلی (هواساز)
بطور کلی اجزای تشکیل دهنده بخش هواساز یا تهویه مطبوع که به یونیت داخلی نیز معروف است، شامل بخش هایی همچون دینام، پروانه، سینی تخلیه هوا و اپراتور می باشد که همه این بخش ها دارای نظم مشخصی در تکمیل عملکرد یکدیگر خواهند داشت. وظیفه کلی یونیت داخلی که معمولا در سقف فضای داخلی ساختمان نصب می شود، ساخت هوای خنک یا گرم و رطوبت زدایی می باشد.
یونیت خارجی (کندانسور)
یونیت خارجی داکت اسپلیت ها بخش خارجی این تجهیزات سیستم تهویه می باشد که دارای دینام، موتور، فن های تکی و دو گانه و … می باشند. تنظیم و ایجاد یک تعادل دمایی مناسب و اایده آل برعهده این بخش از داکت اسپلیت ها خواهد بود؛ به این صورت که بخش های نام برده با هماهنگی یکدیگر گاز فریون را به بخش داخلی یونیت هدایت کرده و موجب تنظیم دمای اتاق خواهند شد.
انواع داکت اسپلیت از لحاظ کاربرد
این تجهیزات نیز مانند سایر سیستم های موجود در هر ساختمانی، دارای انواع مختلفی می باشند که هر کدام بهره وری و مکانیزم متفاوتی می توانند داشته باشند. داکت اسپلیت ها از جهات مختلف می توانند با یکدیگر تفاوت داشته باشند؛ تعداد فن های یونیت خارجی، مصرف انرژی، ابعاد، ظرفیت و نوع موتور یا کمپرسور از جمله مهم ترین مواردی هستند که باعث تمایز این دستگاه های تهویه با یکدیگر خواهند شد.
در دسته بندی کلی نوع کاربرد موتور این تجهیزات، می توان داکت اسپیلت را به دو دسته کمپرسور با دور ثابت و اینورتر تقسیم بندی کرد.
داکت اسپلیت دور ثابت: این نوع داکت های هواساز دارای یک دور موتور ثابت هستند، و این یعنی برای رسیدن به دمای مورد نظر اتاق، کمپرسور با یک مصرف انرژی به فرآیند خود ادامه می دهد و در نهایت پس از منتج شدن به دمای مد نظر داکت اسپلیت خاموش می شود.
داکت اسپلیت اینورتر: این نوع از سیستم های تهویه مطبوع به نوعی یک کمپرسور هوشمند به شمار می رود که برای تنظیم دمای اتاق از ولتاژ انرژی مصرفی پایین شروع کرده و در صورت نزدیک شدن به دمای مطلوب، با کمترین میزان مصرف فعالیت خود را ادامه می دهد. به همین دلیل داکت اسپلیت اینورتر مصرف انرژی بسیار پایین تری را نسبت به نوع ثابت خود خواهد داشت.
مزایای داکت اسپلیت
از مزایای عمده استفاده از داکت اسپلیت در ساختمان ها می توان به موارد زیر اشاره کرد:
- مناسب ترین گزینه برای تنظیم دمای ساختمان ها و اتاق های بزرگ به جهت داشتن دریچه ها و کانال های هدایت هوای تنظیم شده توکار در سرتاسر ساختمان.
- سرعت و راحتی در سرویس و تعمیرات به واسطه عدم پیچیدگی بیش از حد در بخش های داخلی و خارجی یونیت داکت اپلیت.
- کمترین تصرف در فضای اتاق و ساختمان به جهت توکار بودن اکثر بخش های تشکیل دهنده سیستم تهویه .
- بیشترین بهره وری با پایین ترین مصرف انرژی با استفاده از داکت اسپلیت های اینورتر .
- استفاده از یک دستگاه برای تعادل دمایی کلیه اتاق ها و بخش ها مختلف ساختمان به جهت کانال کشی سراسری.
- وجود فیلتر های هوا به جهت جلوگیری ورود آلودگی ها به داخل ساختمان.
- کاهش رطوبت های موجود در هوای داخل ساختمان و تامین هوای تازه مورد نیاز.
ظرفیت داکت اسپلیت
ظرفیت داکت اسپلیت، مربوط به مقدار دمای سرد و گرمی است که هر یک از این تجهیزات توان تولید آن را دارند و یکی از عوامل تاثیر گذار در خرید داکت اسپلیت به شمار می رود. چرا که ظرفیت این دستگاه های هواساز باید متناسب با فضای ساختمان و اتاق ها باشد تا بتواند بهترین عملکرد را در انجام وظایف خود به همراه داشته باشد.
ظرفیت داکت اسپلیت های تولید شده معمولا بین مقادیر 18000 btu/hr (پایین ترین) و 60000 btu/hr می باشد و با واحد تن (btu/hr) نمایش داده می شود. با توجه به فضای محیط مورد نظر می توان از داکت های اسپلیت با ظرفیت های 18000، 24000، 30000، 36000 تا 60000 btu/hr استفاده کرد. توجه داشته باشید که در صورت استفاده از این سیستم های تهویه با ابعاد و ظرفیت بزرگ برای مکان هایی با فضای کوچک، مشکلات زیادی اعم از بروز آلودگی های صوتی زیاد ایجاد خواهد شد؛ در نتیجه با جمع آوری اطلاعات کافی بهترین نوع دستگاه را با استاندارد ترین ظرفیت برای ساختمان خود تهیه نمایید.
نگهداری و نظافت از داکت اسپلیت
نگهداری و نظافت از سیستم های تهویه هوا و تجهیزات سرمایشی و گرمایشی، تاثیر بسیار زیادی در بهره وری انرژی، دوام و طول عمر و نیاز به تعمیرات کمتر دستگاه خواهد داشت. به همین جهت عدم پاکسازی و سرویس مستمر از داکت اسپلیت ها نیز باعث افزایش هزینه های انرژی شده و در مواقعی ممکن است خطرات و آسیب هایی را برای ساکنین به همراه داشته باشد.
کانال ها و بخش های مختلف سیستم تهویه هر ساله باید توسط سرویس کاران با تجربه بررسی شوند و تمام ایرادات بخش های مختلف سیستم رفع شوند. این بررسی ها به منظور کارکرد موثر یونیت های داخلی و خارجی و همچنین کانال های داکت اسپلیت صورت می پذیرد. فیلتر های موجود بر روی این سیستم نیز باید در مدت های زمانی مشخص تعویض گردد تا آلودگی های جمع شده در این بخش ها به داخل ساختمان وارد نشوند.
در نتیجه برای عملکرد بهتر این تجهیزات بهتر است تا قبل از بروز مشکلات بزرگ و آسیب های غیر منتظره، از سرویس کاران و شرکت های خدمات تعمیر داکت اسپلیت برای رفع خطاهای موجود کمک بگیرید.

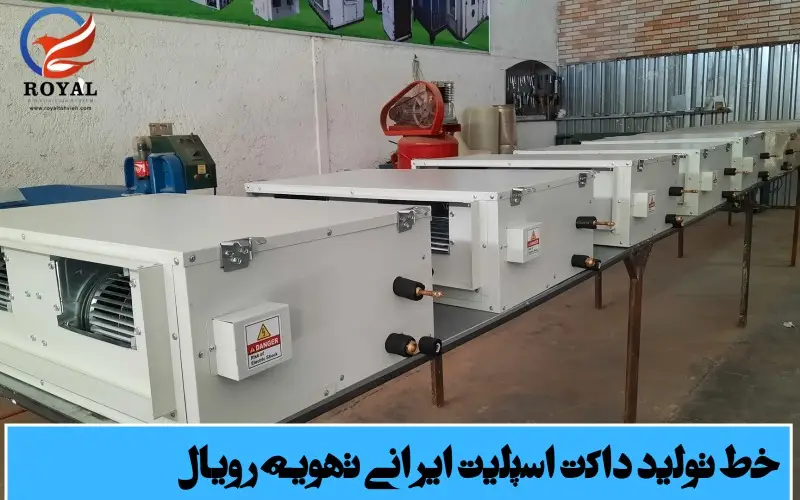

تولید کننده و مرکز فروش داکت اسپلیت در ایران
کارخانه های بسیار معدودی در ایران وجود دارند که محصولاتی مانند داکت اسپلیت را تولید کرده و به بازار های داخلی و خارجی عرضه می کنند. گروه صنعتی رویال تهویه یکی از مجموعه هایی است که با سال ها تجربه و استفاده از تجهیزات روز دنیار در تولید سیستم های تهویه مختلف از جمله داکت اسپلیت فعالیت می کند. متقاضیان این تجهیزات می توانند دستگاه مورد نیاز خود را با ظرفیت های مختلف و کیفیت عالی از این مجموعه خریداری نمایند.
تهویه رویال برترین تولید کننده داکت اسپلیت

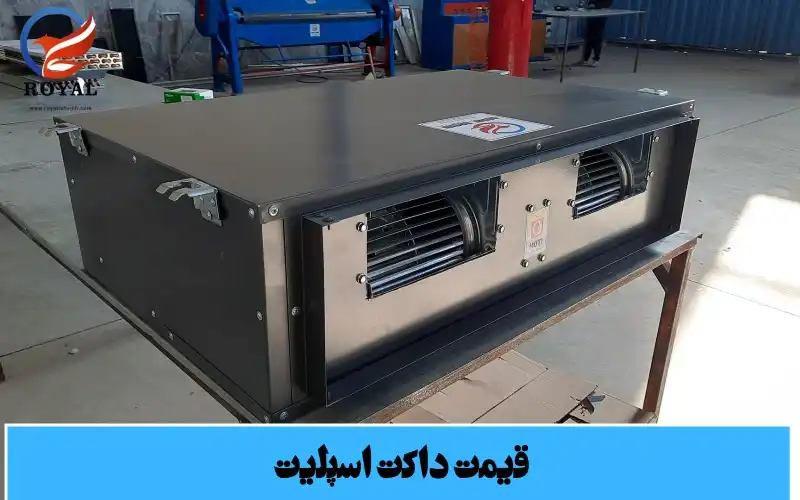

قیمت داکت اسپلیت
عوامل مختلف می توانند بر میزان هزینه و قیمت داکت اسپلیت تاثیر گذار باشند. نوع کمپرسور یا موتور دستگاه (ثابت یا اینورتر)، ابعاد، ظرفیت، برند و تعداد فن ها و میزان کانال کشی از جمله این موارد می باشند. با مراجعه به سایت رویال تهویه به عنوان یک مرجع تخصصی در تولید و عرضه سیستم های تهویه می توانید مشاورات مورد نیاز خود را بصورت رایگان دریافت کرده و از قیمت کلیه این تجهیزات مطلع شوید.
مشخصات فنی داکت اسپلیت
مدل
UNIT
18011D1
24013D1
30017D2
36023D2
42023D2
48028D2
60032D2
ظرفیت خنک کننده
Btu/hr
18,000
24,000
30,000
36,000
42,000
48,000
60,000
ظرفیت گرمایش
Btu/hr
43,700
52,000
67,500
79,400
91,300
103,200
127,000
گردش هوا (بالا)
C.F.M
600
800
1000
1200
1400
1600
2000
فشار هوا
mmW
75
75
100
100
100
150
150
inchW
0/3
0/3
0/4
0/4
0/4
0/6
0/6
سطح سر وصدا
db(A)
39/41/42
40/42/43
42/44/45
43/45/47
44/46/48
45/48/50
48/51/53
جریان آبگرم
1/min
17
20
26
30
35
42
48
gpm
4/4
5/2
6/8
7/9
9/2
11/1
12/7
mW
0/18
0/20
0/24
0/28
0/37
0/45
0/55
منبع تغذیه
V/PH/HZ
220/1/50
220\1\50
220\1\50
220\1\50
220\1\50
220\1\50
220/1/50
Watss
50~90
70~120
100~200
120~260
140~290
190~340
280~480
Amp
0.4~0.6
0.2~0.9
0.8~1.1
0.9~1.3
1.2~1.5
1.5~1.8
1.8~2.3
لوله
مایع
3\8
3\8
3\8
3\8
3\8
3\8
1\2
گاز
5\8
5\8
5\8
5\8
3\4
3\4
7/8-3/4
h.w.In
3\4
3\4
1
1
1
11\4
11\4
h.w.Out
3\4
3\4
1
1
1
11\4
11\4
درین
1\2
1\2
3\4
3\4
3\4
1
1
ابعاد
عرض
830
830
960
960
1020
1100
1300
ارتفاع
310
310
310
310
370
370
370
فرآیند سرمایشی داکت اسپلیت
فرآیند سرمایشی داکت اسپلیت ها اینگونه است که در قسمت کندانسور یا یونیت خارجی، هوا با وجود لوله های مسی خنک شده و به سوی اکسپنشن ولو یا شیر های انبساطی فرستاده می شوند. پس از این مرحله یونیت داخلی آماده جذب گرمای محیط شده و به یونیت خارجی و در نهایت به فضای بیرون از محیط ساختمان هدایت می شود. فرآیند جذب هوای گرم در یونیت داخلی از طریق یک مبرد گاز یا اصطلاحا گاز فریون صورت می پذیرد و گرمای گرفته شده به کانال های انشعاب که در مدار عبور هوا تعیبه شده اند، هدایت می شود. وظیفه اصلی این انشعابات هدایت هوای خنک ساخته شده به محیط داخل ساختمان می باشد.
فرآیند گرمایشی داکت اسپلیت
فرآیند گرمایشی این سیستم های تهویه استاندارد نیز به این صورت انجام می شود که گاز فریون یا مبرد گازی مورد نظر در کندانسور توسط فرآیند های مختلف گرم شده و از طریق انشعابات مسی به هواساز یا همان یونیت داخلی منتقل می شود. با افزایش دما در یونیت داخلی و گرم تر شدن هوای موجود در آن، این هوا از طریق کانال ها به داخل مکان مورد نظر هدایت شده و محیط گرم می شود.
ساختار و اجزای تشکیل دهنده داکت اسپلیت
ساختار داکت اسپلیت ها پیچیدگی زیادی نداشته و با هماهنگی چند بخش در اجرای فرآیند های گرمایش و سرمایش، وظیفه این دستگاه با نتیجه عالی برای استفاده کنندگان همراه خواهد شد.
یونیت داخلی (هواساز)
بطور کلی اجزای تشکیل دهنده بخش هواساز یا تهویه مطبوع که به یونیت داخلی نیز معروف است، شامل بخش هایی همچون دینام، پروانه، سینی تخلیه هوا و اپراتور می باشد که همه این بخش ها دارای نظم مشخصی در تکمیل عملکرد یکدیگر خواهند داشت. وظیفه کلی یونیت داخلی که معمولا در سقف فضای داخلی ساختمان نصب می شود، ساخت هوای خنک یا گرم و رطوبت زدایی می باشد.
یونیت خارجی (کندانسور)
یونیت خارجی داکت اسپلیت ها بخش خارجی این تجهیزات سیستم تهویه می باشد که دارای دینام، موتور، فن های تکی و دو گانه و … می باشند. تنظیم و ایجاد یک تعادل دمایی مناسب و اایده آل برعهده این بخش از داکت اسپلیت ها خواهد بود؛ به این صورت که بخش های نام برده با هماهنگی یکدیگر گاز فریون را به بخش داخلی یونیت هدایت کرده و موجب تنظیم دمای اتاق خواهند شد.
انواع داکت اسپلیت از لحاظ کاربرد
این تجهیزات نیز مانند سایر سیستم های موجود در هر ساختمانی، دارای انواع مختلفی می باشند که هر کدام بهره وری و مکانیزم متفاوتی می توانند داشته باشند. داکت اسپلیت ها از جهات مختلف می توانند با یکدیگر تفاوت داشته باشند؛ تعداد فن های یونیت خارجی، مصرف انرژی، ابعاد، ظرفیت و نوع موتور یا کمپرسور از جمله مهم ترین مواردی هستند که باعث تمایز این دستگاه های تهویه با یکدیگر خواهند شد.
در دسته بندی کلی نوع کاربرد موتور این تجهیزات، می توان داکت اسپیلت را به دو دسته کمپرسور با دور ثابت و اینورتر تقسیم بندی کرد.
داکت اسپلیت دور ثابت: این نوع داکت های هواساز دارای یک دور موتور ثابت هستند، و این یعنی برای رسیدن به دمای مورد نظر اتاق، کمپرسور با یک مصرف انرژی به فرآیند خود ادامه می دهد و در نهایت پس از منتج شدن به دمای مد نظر داکت اسپلیت خاموش می شود.
داکت اسپلیت اینورتر: این نوع از سیستم های تهویه مطبوع به نوعی یک کمپرسور هوشمند به شمار می رود که برای تنظیم دمای اتاق از ولتاژ انرژی مصرفی پایین شروع کرده و در صورت نزدیک شدن به دمای مطلوب، با کمترین میزان مصرف فعالیت خود را ادامه می دهد. به همین دلیل داکت اسپلیت اینورتر مصرف انرژی بسیار پایین تری را نسبت به نوع ثابت خود خواهد داشت.
مزایای داکت اسپلیت
از مزایای عمده استفاده از داکت اسپلیت در ساختمان ها می توان به موارد زیر اشاره کرد:
- مناسب ترین گزینه برای تنظیم دمای ساختمان ها و اتاق های بزرگ به جهت داشتن دریچه ها و کانال های هدایت هوای تنظیم شده توکار در سرتاسر ساختمان.
- سرعت و راحتی در سرویس و تعمیرات به واسطه عدم پیچیدگی بیش از حد در بخش های داخلی و خارجی یونیت داکت اپلیت.
- کمترین تصرف در فضای اتاق و ساختمان به جهت توکار بودن اکثر بخش های تشکیل دهنده سیستم تهویه .
- بیشترین بهره وری با پایین ترین مصرف انرژی با استفاده از داکت اسپلیت های اینورتر .
- استفاده از یک دستگاه برای تعادل دمایی کلیه اتاق ها و بخش ها مختلف ساختمان به جهت کانال کشی سراسری.
- وجود فیلتر های هوا به جهت جلوگیری ورود آلودگی ها به داخل ساختمان.
- کاهش رطوبت های موجود در هوای داخل ساختمان و تامین هوای تازه مورد نیاز.
ظرفیت داکت اسپلیت
ظرفیت داکت اسپلیت، مربوط به مقدار دمای سرد و گرمی است که هر یک از این تجهیزات توان تولید آن را دارند و یکی از عوامل تاثیر گذار در خرید داکت اسپلیت به شمار می رود. چرا که ظرفیت این دستگاه های هواساز باید متناسب با فضای ساختمان و اتاق ها باشد تا بتواند بهترین عملکرد را در انجام وظایف خود به همراه داشته باشد.
ظرفیت داکت اسپلیت های تولید شده معمولا بین مقادیر 18000 btu/hr (پایین ترین) و 60000 btu/hr می باشد و با واحد تن (btu/hr) نمایش داده می شود. با توجه به فضای محیط مورد نظر می توان از داکت های اسپلیت با ظرفیت های 18000، 24000، 30000، 36000 تا 60000 btu/hr استفاده کرد. توجه داشته باشید که در صورت استفاده از این سیستم های تهویه با ابعاد و ظرفیت بزرگ برای مکان هایی با فضای کوچک، مشکلات زیادی اعم از بروز آلودگی های صوتی زیاد ایجاد خواهد شد؛ در نتیجه با جمع آوری اطلاعات کافی بهترین نوع دستگاه را با استاندارد ترین ظرفیت برای ساختمان خود تهیه نمایید.
نگهداری و نظافت از داکت اسپلیت
نگهداری و نظافت از سیستم های تهویه هوا و تجهیزات سرمایشی و گرمایشی، تاثیر بسیار زیادی در بهره وری انرژی، دوام و طول عمر و نیاز به تعمیرات کمتر دستگاه خواهد داشت. به همین جهت عدم پاکسازی و سرویس مستمر از داکت اسپلیت ها نیز باعث افزایش هزینه های انرژی شده و در مواقعی ممکن است خطرات و آسیب هایی را برای ساکنین به همراه داشته باشد.
کانال ها و بخش های مختلف سیستم تهویه هر ساله باید توسط سرویس کاران با تجربه بررسی شوند و تمام ایرادات بخش های مختلف سیستم رفع شوند. این بررسی ها به منظور کارکرد موثر یونیت های داخلی و خارجی و همچنین کانال های داکت اسپلیت صورت می پذیرد. فیلتر های موجود بر روی این سیستم نیز باید در مدت های زمانی مشخص تعویض گردد تا آلودگی های جمع شده در این بخش ها به داخل ساختمان وارد نشوند.
در نتیجه برای عملکرد بهتر این تجهیزات بهتر است تا قبل از بروز مشکلات بزرگ و آسیب های غیر منتظره، از سرویس کاران و شرکت های خدمات تعمیر داکت اسپلیت برای رفع خطاهای موجود کمک بگیرید.
تولید کننده و مرکز فروش داکت اسپلیت در ایران
کارخانه های بسیار معدودی در ایران وجود دارند که محصولاتی مانند داکت اسپلیت را تولید کرده و به بازار های داخلی و خارجی عرضه می کنند. گروه صنعتی رویال تهویه یکی از مجموعه هایی است که با سال ها تجربه و استفاده از تجهیزات روز دنیار در تولید سیستم های تهویه مختلف از جمله داکت اسپلیت فعالیت می کند. متقاضیان این تجهیزات می توانند دستگاه مورد نیاز خود را با ظرفیت های مختلف و کیفیت عالی از این مجموعه خریداری نمایند.
قیمت انواع داکت اسپلیت
عوامل مختلف می توانند بر میزان هزینه و قیمت داکت اسپلیت تاثیر گذار باشند. نوع کمپرسور یا موتور دستگاه (ثابت یا اینورتر)، ابعاد، ظرفیت، برند و تعداد فن ها و میزان کانال کشی از جمله این موارد می باشند. با مراجعه به سایت رویال تهویه به عنوان یک مرجع تخصصی در تولید و عرضه سیستم های تهویه می توانید مشاورات مورد نیاز خود را بصورت رایگان دریافت کرده و از قیمت کلیه این تجهیزات مطلع شوید.
مشخصات فنی کندانسور داکت اسپلیت
مدل
UNIT
180A01
240A01
300AO2
360A02
420A02
480A03
540A03
600A03
ظرفیت خنک کننده
Btu٫hr
18,000
24,000
30.000
36,000
42,000
48,000
54,000
60,000
Kcal٫hr
4,540
6,050
7,560
9,070
10,580
12,090
13,600
15,110
Watts
5.280
7,030
8.790
10,550
12.300
14,060
15.820
17,570
جریان هوا
M3٫h
2200
3800
4800
4800
6000
6000
6060
6060
V٫Ph٫Hz
220٫1٫50
220٫1٫50
220٫1٫50
220٫1٫50
380٫3٫50
380٫3٫50
380٫3٫50
380٫3٫50
منبع تغذیه
Watts
1880
2510
3140
3790
4520
5220
5900
6600
9.0
11.1
13.2
15.2
6.3
7.4
8.4
9.7
Amp.FLA
37
39
41
42
47
52
61
65
ابعاد
560
560
640
640
740
740
770
770
Depth
mm
560
560
640
640
740
740
770
770
ارتفاع
800
800
800
800
800
800
900
900
وزن
Kg
42
57
86
89
94
96
109
112
مایع
inch
3٫8
3٫8
3٫8
3٫8
3٫8
3٫8
1٫2
1٫2
گاز
inch
5٫8
5٫8
5٫8
5٫8
5٫8
3٫4
7٫8-3٫4
7٫8-3٫4
حداکثر ارتفاع لوله
15
15
20
20
20
25
25
25
حداکثر طول لوله
20
30
50
50
50
50
50
50
