فن کویل سقفی توکار (6)

فن کویل زمینی (6)

فن کویل کانالی (7)

لیست قیمت انواع فن کویل رویال تهویه

فن کویل زمینی مدل TAKE 1000 تهویه رویال tahviehroyal

23,199,000 تومان 18,559,200 تومان
مدل: TAKE 1000 برند : تهویه رویال ظرفیت هوادهی: 1000 CFM w2*45 :power تعداد فن: 1 سرعت جریان اب گرم: 7.5 gpm ظرفیت گرمایشی: 75000 btu/hr سرعت جریان اب سرد: 6.0 gpm ظرفیت سرمایشی: 30500 btu/hr Amps: 2*2.25 A ابعاد: 25*62*196 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل زمینی مدل TAKE 200 تهویه رویال tahviehroyal

10,279,000 تومان 8,223,200 تومان
مدل: TAKE 200 برند : تهویه رویال ظرفیت هوادهی: 200 CFM 25w :power تعداد فن: 1 سرعت جریان اب گرم: 2.5 gpm ظرفیت گرمایشی: 21800 btu/hr سرعت جریان اب سرد: 2 gpm ظرفیت سرمایشی: 9200 btu/hr Amps: 1.25 A ابعاد: 25*62*84 "No of rows/fpi/Tube size: 3-1-3/8

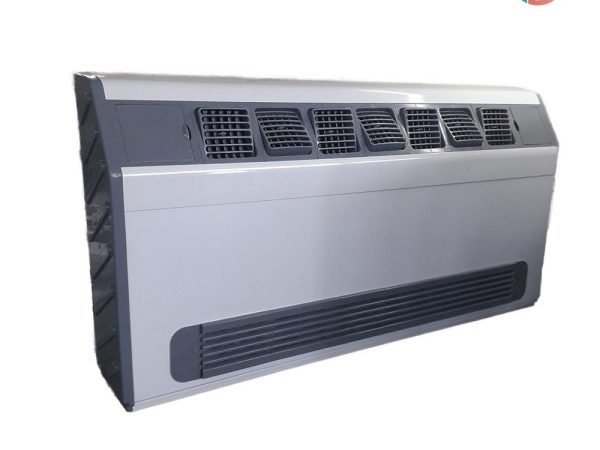

فن کویل زمینی مدل TAKE 300 تهویه رویال tahviehroyal

11,249,000 تومان 8,999,200 تومان
مدل: TAKE 300 برند : تهویه رویال ظرفیت هوادهی: 300 CFM 25w :power تعداد فن: 1 سرعت جریان اب گرم: 3.5 gpm ظرفیت گرمایشی: 30750 btu/hr سرعت جریان اب سرد: 2.5 gpm ظرفیت سرمایشی: 11800 btu/hr Amps: 1.25 A ابعاد: 25*62*96 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل زمینی مدل TAKE 400 تهویه رویال tahviehroyal

13,099,000 تومان 10,479,200 تومان
مدل: TAKE 400 برند : تهویه رویال ظرفیت هوادهی: 400 CFM 45w :power تعداد فن: 1 سرعت جریان اب گرم: 4.0 gpm ظرفیت گرمایشی: btu/hr 38750 سرعت جریان اب سرد: 3.5 gpm ظرفیت سرمایشی: 15400 btu/hr Amps: 2.25 A ابعاد: 25*62*109 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل زمینی مدل TAKE 600 تهویه رویال tahviehroyal

14,539,000 تومان 11,631,200 تومان
مدل: TAKE 600 برند : تهویه رویال ظرفیت هوادهی: 600 CFM 45w :power تعداد فن: 1 سرعت جریان اب گرم: 5.0 gpm ظرفیت گرمایشی: 48250 btu/hr سرعت جریان اب سرد: 4.0 gpm ظرفیت سرمایشی: 19700 btu/hr Amps: 2.25 A ابعاد: 25*62*121 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل زمینی مدل TAKE 800 تهویه رویال tahviehroyal

19,815,000 تومان 15,852,000 تومان
مدل: TAKE 800 برند : تهویه رویال ظرفیت هوادهی: 800 CFM w 2*45:power تعداد فن: 1 سرعت جریان اب گرم: 6.5 gpm ظرفیت گرمایشی: 62750 btu/hr سرعت جریان اب سرد: 5.0 gpm ظرفیت سرمایشی: 24400 btu/hr Amps: 2*2.25 A ابعاد: 25*62*159 "No of rows/fpi/Tube size: 3-1-3/8

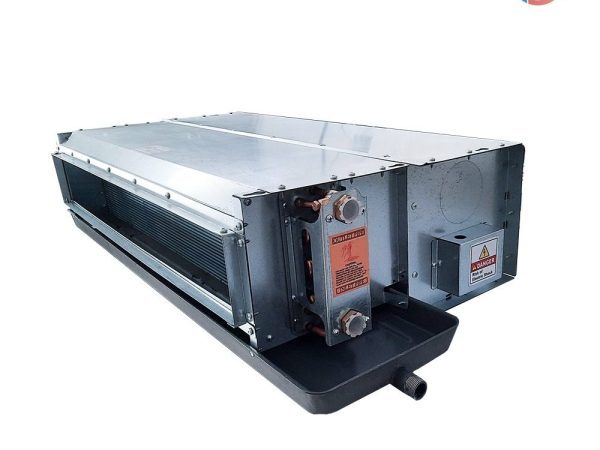

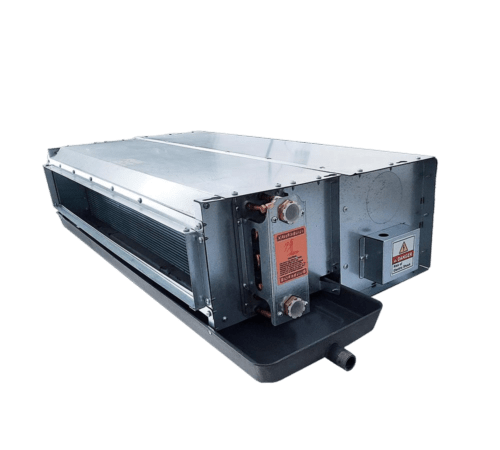

فن کویل سقفی توکار مدل TAKE-1000 تهویه رویال tahviehroyal

20,869,000 تومان 16,695,200 تومان
مدل: TAKE 1000 برند : تهویه رویال ظرفیت هوادهی: 1000 CFM w 2*45:power تعداد فن: 1 سرعت جریان اب گرم: 7.5 gpm ظرفیت گرمایشی: 75000 btu/hr سرعت جریان اب سرد: 6.0 gpm ظرفیت سرمایشی: 30500 btu/hr Amps: 2*2.25 A ابعاد: 24*52*151 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل سقفی توکار مدل TAKE-200 تهویه رویال tahviehroyal

9,432,000 تومان 7,545,600 تومان
مدل: TAKE 200 برند : تهویه رویال ظرفیت هوادهی: 200 CFM 25W:power تعداد فن: 1 سرعت جریان اب گرم: 2.5 gpm ظرفیت گرمایشی: 21800 btu/hr سرعت جریان اب سرد: 2.0 gpm ظرفیت سرمایشی: 9200 btu/hr Amps: 1.25 A ابعاد: 24*54*77 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل سقفی توکار مدل TAKE-300 تهویه رویال tahviehroyal

10,683,000 تومان 8,546,400 تومان
مدل: TAKE 300 برند : تهویه رویال ظرفیت هوادهی: 300 CFM 25W:power تعداد فن: 1 سرعت جریان اب گرم: 3.5 gpm ظرفیت گرمایشی: 30750 btu/hr سرعت جریان اب سرد: 2.5 gpm ظرفیت سرمایشی: 11800 btu/hr Amps: 1.25 A ابعاد: 24*52*77 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل سقفی توکار مدل TAKE-400 تهویه رویال tahviehroyal

11,657,000 تومان 9,325,600 تومان
مدل: TAKE 400 برند : تهویه رویال ظرفیت هوادهی: 400 CFM 45w:power تعداد فن: 1 سرعت جریان اب گرم: 4.0 gpm ظرفیت گرمایشی: 38750 btu/hr سرعت جریان اب سرد: 3.5 gpm ظرفیت سرمایشی: 15400 btu/hr Amps: 2.25 A ابعاد: 24*52*100 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل سقفی توکار مدل TAKE-600 تهویه رویال tahviehroyal

13,059,000 تومان 10,447,200 تومان
مدل: TAKE 600 برند : تهویه رویال ظرفیت هوادهی: 600 CFM w45:power تعداد فن: 1 سرعت جریان اب گرم: 5.0 gpm ظرفیت گرمایشی: 48250 btu/hr سرعت جریان اب سرد: 4.0 gpm ظرفیت سرمایشی: 19700 btu/hr Amps: 2.25 A ابعاد: 24*52*114 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل سقفی توکار مدل TAKE-800 تهویه رویال tahviehroyal

17,227,000 تومان 13,781,600 تومان
مدل: TAKE 800 برند : تهویه رویال ظرفیت هوادهی: 800 CFM w 2*45:power تعداد فن: 1 سرعت جریان اب گرم: 6.5 gpm ظرفیت گرمایشی: 62750 btu/hr سرعت جریان اب سرد: 5.0 gpm ظرفیت سرمایشی: 24400 btu/hr Amps: 2*2.25 A ابعاد: 24*52*131 "No of rows/fpi/Tube size: 3-1-3/8

فن کویل کانالی مدل TFC1000-DH تهویه رویال tahviehroyal

17,599,000 تومان 14,079,200 تومان
حجم هوادهی: 1000 CFM ظرفیت گرمایشی:39230 BTU/h ظرفیت سرمایشی:99300 BTU/h سطح اب(HML):D B(A) 56/52/48 دبی آب: 6.5 CPM افت فشار آب:24 Kpa قطر لوله ورودی:(25/4)1 Ich(mm) قطر لوله:(25/4)1 Ich(mm) قطر لوله درین: 19/05 mm ابعاد: 75*35*65

فن کویل کانالی مدل TFC1200-DH تهویه رویال tahviehroyal

19,412,000 تومان 15,529,600 تومان
حجم هوادهی: 1200 CFM ظرفیت گرمایشی:44630 BTU/h ظرفیت سرمایشی:117402 BTU/h سطح اب(HML):D B(A) 56/52/48 دبی آب: 7.5 CPM افت فشار آب:24 Kpa قطر لوله ورودی:(25/4)1 Ich(mm) قطر لوله:(25/4)1 Ich(mm) قطر لوله درین: 19/05 mm ابعاد: 85*35*65

فن کویل کانالی مدل TFC1400-DH تهویه رویال tahviehroyal

21,036,300 تومان 16,829,040 تومان
حجم هوادهی: 1400 CFM ظرفیت گرمایشی:57320 BTU/h ظرفیت سرمایشی:BTU/h 141399 سطح اب(HML):D B(A) 56/52/48 دبی آب: 9 CPM افت فشار آب:36 Kpa قطر لوله ورودی:(25/4)1 Ich(mm) قطر لوله:(25/4)1 Ich(mm) قطر لوله درین: 19/05 mm ابعاد: 95*35*65

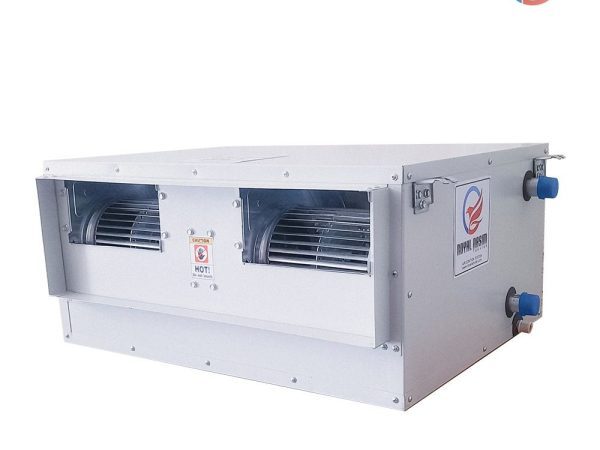

فن کویل کانالی مدل TFC1600-DH تهویه رویال tahviehroyal

22,753,000 تومان 18,202,400 تومان
حجم هوادهی: 1600 CFM ظرفیت گرمایشی:1378 BTU/h ظرفیت سرمایشی:19/8 BTU/h سطح اب(HML):D B(A) 58/54/50 دبی آب: 10.5 CPM افت فشار آب:52 Kpa قطر لوله ورودی:(25/4)1 Ich(mm) قطر لوله:(25/4)1 Ich(mm) قطر لوله درین: 19/05 mm ابعاد: 105*35*65

فن کویل کانالی مدل TFC1800-DH تهویه رویال tahviehroyal

25,940,000 تومان 20,752,000 تومان
حجم هوادهی: 1800 CFM ظرفیت گرمایشی:75305 BTU/h ظرفیت سرمایشی:180000 BTU/h سطح اب(HML):D B(A) 58/54/50 دبی آب: 12 CPM افت فشار آب:90 Kpa قطر لوله ورودی:(25/4)1 Ich(mm) قطر لوله:(25/4)1 Ich(mm) قطر لوله درین: 19/05 mm ابعاد: 120*35*65

فن کویل کانالی مدل TFC2000-DH تهویه رویال

28,343,000 تومان 22,674,400 تومان
حجم هوادهی: CFM 2000 ظرفیت گرمایشی:84140 BTU/h ظرفیت سرمایشی:198000 BTU/h سطح اب(HML):D B(A) 58/54/50 دبی آب: 15 CPM افت فشار آب:130 Kpa قطر لوله ورودی:(25/4)1 Ich(mm) قطر لوله:(25/4)1 Ich(mm) قطر لوله درین: 19/05 mm ابعاد: 135*35*65

فن کویل کانالی مدل TFC800-DH تهویه رویال tahviehroyal

15,895,000 تومان 12,716,000 تومان
حجم هوادهی: 800 CFM ظرفیت گرمایشی:28530 BTU/h ظرفیت سرمایشی:79198 BTU/h سطح اب(HML):D B(A) 56/52/48 دبی آب: 5 CPM افت فشار آب:8 Kpa قطر لوله ورودی:(25/4)1 Ich(mm) قطر لوله:(25/4)1 Ich(mm) قطر لوله درین: 19/05 mm ابعاد: 65*35*65

فن کویل

فن کویل، یک عنصر کلیدی در سیستم‌های تهویه مطبوع، نقش حیاتی در تنظیم دمای ساختمان‌ها ایفا می‌کند. با توانایی ارائه خدمات سرمایشی و گرمایشی، این دستگاه‌ها به شکل‌های متنوعی مانند کاستی، زمینی، سقفی زمینی و دیواری در دسترس هستند تا نیازهای مختلف را برآورده سازند. در این مقاله، به بررسی جامع فن کویل‌ها، از انتخاب صحیح بر اساس نیازهای خاص، مزایا و معایب استفاده از آنها گرفته تا نکات مهم در نگهداری و تعمیرات دوره‌ای به منظور حفظ کارایی بهینه آنها، خواهیم پرداخت. هدف این مقاله ارائه دانش و اطلاعات کلیدی به خوانندگان برای درک بهتر و استفاده موثر از فن کویل در سیستم تهویه مطبوع می‌ باشد، تا از این طریق، به بهبود کیفیت زندگی در فضاهای سرپوشیده کمک کنیم.

آشنایی با انواع فن کویل

فن کویل به عنوان یکی از تجهیزات کلیدی در سیستم‌ های تهویه مطبوع، نقش مهمی در تنظیم دما و ایجاد فضایی راحت و دلپذیر دارد. با وجود انواع مختلفی از فن کویل، انتخاب مناسب می‌ تواند تاثیر به سزایی در بهبود کیفیت هوای محیط و کاهش مصرف انرژی داشته باشد. در ادامه، به بررسی چهار نوع اصلی فن کویل می‌ پردازیم تا با ویژگی‌ ها، مزایا و کاربردهای هرکدام آشنا شویم.

مشخصات فنی فن کویل زمینی

مدل CFM RTF200 RTF300 RTF400 RTF600 RTF800 RTF1000
جریان هوا CFM 200 300 400 600 800 1000
ظرفیت خنک کننده kw 1\8 3\1 3\7 5\6 7\6 9\4
ظرفیت گرمایش kw 3\7 5\6 7\1 10\4 14\3 17\6
حجم جریان آب gpm 2\5 3\5 4 5 6\5 7\5
سطح سر و صدا db 39 41 43 47 49 50
افت فشار آب kpa 20 22 22 17 29 32
blowers quantity number 1 1 2 2 3 4
تعداد number 1 1 1 1 2 2
ورودی برق w 25 25 45 45 1*45-1*25 2*45
سرعت rpm 1400 1400 1400 1400 1400 1400
فعلی A 0\30 0\30 0\33 0\42 0\55 2*0/42
قطر لوله ورودی inch 3\4 3\4 3\4 3\4 3\4 3\4
فطر لوله خروجی inch 3\4 3\4 3\4 3\4 3\4 3\4
درین inch 1\2 1\2 1\2 1\2 1\2 1\2
ابعاد cm 85*60*22 98*60*22 110*60*22 24*114*52 164*60*22 198*60*22
وزن kg 17 22 22 27 31 40

فن کویل کاستی

فن کویل کاستی به دلیل طراحی خاص و قابلیت نصب در سقف، فضای کمتری را اشغال می‌کند و برای محیط‌هایی با محدودیت فضا ایده‌آل است. این نوع از فن کویل در دو مدل یک‌طرفه و چهار طرفه عرضه می‌شود که امکان پخش یکنواخت هوا در تمام جهات را فراهم می‌کند. علاوه بر این، با توجه به سیستم‌های دو لوله و چهار لوله‌ای که دارند، می‌توانند در فصول مختلف سال برای سرمایش و گرمایش مورد استفاده قرار گیرند.

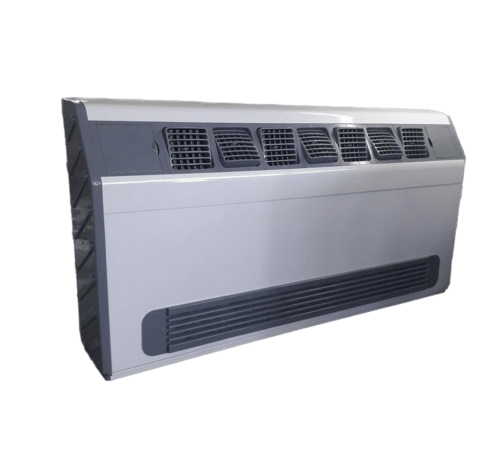

فن کویل زمینی

فن کویل زمینی، با طراحی مستطیلی و مدرن، هم به صورت روکار و هم توکار قابل نصب است. این دستگاه‌ها از ریموت کنترل و ترموستات دستی برخوردار هستند که کنترل دما را برای کاربران آسان می‌کند. فن کویل زمینی به دلیل ظاهر زیبا و قابلیت‌های کاربردی، برای استفاده در منازل و محیط‌های اداری پرطرفدار است.

فن کویل سقفی زمینی

فن کویل سقفی زمینی، که هم به صورت افقی در سقف و هم به صورت عمودی در زمین نصب می‌شود، برای فضاهایی با محدودیت فضای زمینی مناسب است. این نوع فن کویل‌ها به خوبی در زیر سقف کاذب جا می‌گیرند و با استفاده از ریموت کنترل از راه دور، کنترل دما را برای کاربران فراهم می‌آورند. طراحی آن‌ها به گونه‌ای است که می‌توانند بدون اشغال فضای زیاد، کارایی بالایی داشته باشند.

فن کویل دیواری

فن کویل دیواری، با ظاهری مشابه به اسپلیت دیواری، از جدیدترین تکنولوژی‌ها در زمینه فن کویل بهره می‌برد. این دستگاه‌ها مجهز به فیلترهای تصفیه هوا و صفحه نمایشگر برای کنترل دما و سایر ویژگی‌ها هستند، که آن‌ها را برای استفاده در خانه‌ها و محل‌های کار بسیار مطلوب می‌سازد. ویژگی‌های نوآورانه و کاربردی فن کویل دیواری، آن را به گزینه‌ای محبوب برای تهویه مطبوع تبدیل کرده است.

در پایان، انتخاب مناسب فن کویل بستگی به نیازها و شرایط محیطی دارد. هر نوع از فن کویل‌ها ویژگی‌ها و مزایای خاص خود را دارد که می‌تواند به بهبود کیفیت هوا و راحتی کاربران کمک کند. بنابراین، در نظر گرفتن مواردی مانند ابعاد، ظرفیت، نوع کاربرد و هزینه‌ها قبل از خرید مهم است.

نحوه عمل‌کرد فن کویل

فن کویل به عنوان یکی از اجزای کلیدی در سیستم‌های تهویه مطبوع، نقش اساسی در تنظیم دمای محیط‌های داخلی دارد. این دستگاه‌ها که برای گرمایش و سرمایش استفاده می‌شوند، با بهره‌گیری از فناوری انتقال حرارت، شرایط مطلوبی را برای ساکنین فراهم می‌آورند.

اجزای تشکیل‌دهنده فن کویل

یک فن کویل از اجزائ متعددی تشکیل‌شده‌است که هر کدام وظیفه مشخصی دارند. این اجزائ عبارتند از مبدل حرارتی که نقش اصلی در انتقال حرارت را دارد، فن برای گردش هوا، فیلترهایی برای تصفیه هوا، سینی تخلیه برای جمع‌آوری رطوبت و شیرهای تعدیل برقی که در تنظیم جریان آب گرم یا سرد به کویل‌ها نقش دارند. همه این اجزائ با هم کار می‌کنند تا دمای هوای محیط را تنظیم کنند و از طریق فرایندهای گرمایش و سرمایش، راحتی مطلوب را فراهم آورند.

پروسه انتقال حرارت

انتقال حرارت در فن کویل از طریق جریان هوا از روی کویل‌های حرارتی صورت می‌گیرد. هوای محیط از طریق فیلترها عبور کرده و از هوای آلوده پاک می‌شود. سپس هوای تمیز توسط فن عبور داده‌شده‌و از روی کویل‌ها که می‌توانند گرم یا سرد باشند، جریان می‌یابد. این فرآیند باعث می‌شود که حرارت بین هوا و مایع داخل کویل‌ها (آب گرم یا سرد) منتقل شود. در نتیجه، دمای هوای خروجی که به محیط بازمی‌گردد، بر اساس نیاز گرم یا سرد تنظیم‌شده‌و شرایط دلخواه را به وجود می‌آورد.

کاربرد ترموستات اتاقی

ترموستات اتاقی در سیستم فن کویل، ابزاری کلیدی برای کنترل دمای محیط است. این دستگاه اجازه می‌دهد تا کاربران به صورت خودکار دمای مورد نظر خود را تنظیم کنند و بر اساس آن، فن کویل به‌طور خودکار روشن و خاموش می‌شود. استفاده از ترموستات اتاقی به این معناست که دمای محیط همواره در سطحی ایده‌آل و مطلوب نگه داشته می‌شود، بدون اینکه نیاز به دخالت دستی باشد. این امر نه تنها راحتی را افزایش می‌دهد بلکه به کاهش مصرف انرژی و صرفه‌جویی در هزینه‌ها نیز کمک می‌کند.

در نهایت، فن کویل با ارائه راهکاری موثر برای تنظیم دمای محیط، انتخابی عالی برای ساختمان‌های مسکونی، اداری و تجاری به شمار می‌رود. با توجه به اجزای ساده اما کارآمد و فرایند انتقال حرارت بهینه، فن کویل‌ها به یکی از پرکاربردترین سیستم‌ها در زمینه تهویه مطبوع تبدیل شده‌اند.

مشخصات فنی فن کویل کانالی​

مدل CFM CFM RTF200 RTF300 RTF400 RTF600 RTF800 RTF1000
جریان هوا CFM 2000 1800 1600 1400 1200 1000 800
ظرفیت خنک کننده KW 19/9 18/5 17/5 13/3 12 10/1 8/4
ظرفیت گرمایش kw 38 36 34 27/5 21 20/4 17/5
حجم جریان اب gpm 13/6 12/8 11/8 8/8 7/9 6/6 5/7
سطح سر و صدا db 48/51/53 45\48\52 45\48\50 44/46/48 43/45/47 42\44\45 40\42\43
افت فشار اب kpa 35/2 28/5 24/6 25/5 21 19/7 14/9
blowers quantity number 150 120 120 100 100 75 75
تعداد number 3 2 2 2 2 2 2
ورودی برق w 2 1 1 1 1 1 1
سرعت rpm 250+180 250 250 180 160 160 130
فعلی A 1150 1150 1150 1150 1150 1150 1150
قطر لوله ورودی inch 4/7 3/8 2/8 1/9 1/5 1/5 1/4
فطر لوله خروجی inch 1 1 1 1 1 1 1
درین inch 1 1 1 1 1 1 1
ابعاد cm 3\4 3\4 3\4 3\4 3\4 3\4 3\4
وزن kg 65*35*135 65*35*120 65*35*105 65*35*95 65*35*85 65*35*75 65*35*75

مزایا و معایب استفاده از فن کویل

مزایای فن کویل

فن کویل به عنوان یک راهکار موثر در سیستم‌های تهویه مطبوع، مزایای قابل‌توجهی را ارائه می‌دهد که شامل نصب آسان، هزینه‌های پایین نگهداری و سرویس، صدای کم در حین کارکرد و کارایی بالا است. از آنجایی که نیازی به کانال‌کشی برای این سیستم‌ها نیست، فن کویل‌ها گزینه‌ای ایده‌آل برای ساختمان‌هایی هستند که محدودیت فضایی دارند یا در ساختمان‌های قدیمی که امکان اضافه کردن کانال‌های جدید وجود ندارد. علاوه بر این، با توجه به طراحی‌های متفاوت و انواع مختلف فن کویل (کاستی، زمینی، سقفی و دیواری)، امکان انتخاب مدلی که بهترین عمل‌کرد را در محیط مورد نظر و بر اساس نیازهای خاص هر پروژه فراهم می‌آورد، وجود دارد.

معایب فن کویل

با وجود مزایای متعدد، استفاده از فن کویل‌ها معایبی نیز به همراه دارد. مهم‌ترین این معایب شامل احتمال بروز خرابی‌هایی در سیستم‌های مولد حرارت و برودت، اختلال در عمل‌کرد لوله‌ها و سیستم انتقال گرما، و همچنین ایجاد رسوب در دستگاه که می‌تواند باعث کاهش کارایی و عمل‌کرد فن کویل شود. این مشکلات نیازمند تعمیر و نگهداری دوره‌ای و دقیق هستند تا از کاهش عمل‌کرد سیستم جلوگیری شود. علاوه بر این، در فصول سرد، مصرف برق فن کویل‌ها برای گرمایش می‌تواند قابل توجه باشد و هزینه‌های انرژی را افزایش دهد. ظاهر برخی از مدل‌ها ممکن است برای همه سلایق مناسب نباشد و این موضوع می‌تواند یکی از ملاحظات هنگام انتخاب فن کویل باشد.

به‌طور کلی، انتخاب و استفاده از فن کویل باید با توجه به نیازهای خاص هر پروژه، ملاحظات معماری و محدودیت‌های فضایی انجام شود. انتخاب درست نوع فن کویل، با توجه به مزایا و معایب آن، می‌تواند به بهبود کیفیت هوای داخلی و افزایش راحتی ساکنین ساختمان کمک کند، در حالی که هزینه‌های انرژی و نگهداری را در حد امکان کاهش می‌دهد.

نکات کلیدی در انتخاب فن کویل

فن کویل‌ها به عنوان بخشی حیاتی از سیستم‌های تهویه مطبوع، نقش مهمی در تامین آسایش حرارتی ساختمان‌ها دارند. برای استفاده بهینه از این دستگاه‌ها، چندین نکته کلیدی باید مورد توجه قرار گیرد.

توجه به نوع کاربرد

انتخاب فن کویل مناسب، نخست باید بر اساس نوع کاربرد آن در ساختمان صورت گیرد. از آنجا که فن کویل‌ها در انواع مختلفی مانند سقفی، زمینی، دیواری و توکار تولید می‌شوند، شناخت دقیق از شرایط و نیازهای محیط می‌تواند در انتخاب مدل مناسب بسیار کمک‌کننده باشد. برای مثال، فن کویل‌های سقفی برای فضاهایی با سقف‌های بلند مناسب هستند، در حالی که مدل‌های زمینی در فضاهای کوچک‌تر به خوبی جای می‌گیرند.

محل قرارگیری و ابعاد دستگاه

مکان قرارگیری فن کویل و ابعاد آن از دیگر عوامل مهم در انتخاب صحیح هستند. ابعاد فن کویل باید با فضای موجود در ساختمان همخوانی داشته باشد تا هم از نظر ظاهری با محیط هماهنگ باشد و هم فضای بیش از حدی را اشغال نکند. همچنین، در نظر گرفتن محل قرارگیری به منظور دسترسی آسان برای تعمیر و نگهداری دستگاه بسیار ضروری است.

محاسبه ظرفیت و بار حرارتی

برای تضمین عمل‌کرد بهینه فن کویل، محاسبه دقیق ظرفیت و بار حرارتی مورد نیاز بسیار اهمیت دارد. این محاسبات باید بر اساس نیازهای حرارتی و سرمایشی فضاهای مختلف انجام شوند تا دستگاه انتخابی بتواند به‌طور موثر به تامین دمای مطلوب بپردازد. انتخاب فن کویل با ظرفیت بیش از حد نیاز یا کمتر از آن می‌تواند به افزایش مصرف انرژی یا عدم دستیابی به دمای مطلوب منجر شود.

با توجه به این نکات کلیدی، انتخاب فن کویل مناسب می‌تواند به بهبود کیفیت هوا، کاهش مصرف انرژی و افزایش راحتی در فضاهای ساختمانی کمک شایانی کند. از این رو، مشاوره با کارشناسان و بررسی دقیق شرایط قبل از خرید، اقدامی حیاتی در جهت انتخابی موفق به شمار می‌رود.

مشخصات فنی فن کویل سقفی

مدل CFM RTF200 RTF300 RTF400 RTF600 RTF800 RTF1000
جریان هوا CFM 200 300 400 600 800 1000
ظرفیت خنک کننده KW 1\8 3\1 3\7 5\6 7\6 9\4
ظرفیت گرمایش kw 3\7 5\6 7\1 10\4 14\3 17\6
حجم جریان اب gpm 2\5 3\5 4 5 6\5 7\5
سطح سر و صدا db 39 41 43 47 49 50
افت فشار اب kpa 20 22 22 17 29 32
blowers quantity number 1 1 2 2 3 4
تعداد number 1 1 1 1 2 2
ورودی برق w 25 25 45 45 1*45-1*25 2*45
سرعت rpm 1400 1400 1400 1400 1400 1400
فعلی A 0\30 0\30 0\33 0\42 0\55 2*0/42
قطر لوله ورودی inch 3\4 3\4 3\4 3\4 3\4 3\4
فطر لوله خروجی inch 3\4 3\4 3\4 3\4 3\4 3\4
درین inch 1\2 1\2 1\2 1\2 1\2 1\2
ابعاد cm 24*77*52 24*77*52 24*100*52 24*114*52 24*131*52 24*151*52
وزن kg 17 22 22 27 31 40

راهنمای نگهداری و تعمیرات دوره‌ ای

فن کویل‌ها به عنوان بخشی جدایی ناپذیر از سیستم‌های تهویه مطبوع، نقش حیاتی در تامین آسایش حرارتی ساختمان‌ها ایفا می‌کنند. انتخاب دقیق و نگهداری مناسب این دستگاه‌ها به‌طور مستقیم بر راندمان و عمر آن‌ها تاثیر می‌گذارد.

اهمیت نگهداری منظم

نگهداری منظم فن کویل‌ها اهمیت زیادی دارد زیرا باعث بهبود کارایی و افزایش طول عمر دستگاه می‌شود. این فرآیند شامل بررسی‌های دوره‌ای و تمیز کردن قسمت‌های مختلف دستگاه است. تمیزکاری فیلترها، بررسی وضعیت مبدل حرارتی و اطمینان از عمل‌کرد صحیح سیستم کنترل، از جمله اقداماتی هستند که باید به‌طور منظم انجام شوند. این فعالیت‌ها به کاهش احتمال بروز مشکلات احتمالی و کاهش مصرف انرژی کمک می‌کنند.

نکات مهم در تعمیرات

هنگام انجام تعمیرات فن کویل‌ها، توجه به چند نکته اساسی ضروری است. اول از همه، باید مطمئن شد که تعمیرات توسط افراد متخصص و با تجربه انجام می‌شود. استفاده از قطعات اصلی و با کیفیت نیز در حفظ کارایی دستگاه و افزایش طول عمر آن حائز اهمیت است. علاوه بر این، پس از هر بار تعمیر، انجام یک بررسی کامل برای اطمینان از صحت عمل‌کرد دستگاه ضروری است. این اقدامات به جلوگیری از تکرار خرابی‌ها و کاهش هزینه‌های نگهداری در بلندمدت کمک می‌کنند.

زمان مناسب برای مراجعه به کارشناسان

تعیین زمان مناسب برای مراجعه به کارشناسان برای تعمیرات و نگهداری فن کویل‌ها از اهمیت بالایی برخوردار است. به‌طور کلی، انجام این فعالیت‌ها در فصل‌های معتدل، یعنی قبل از شروع فصل‌های گرم و سرد توصیه می‌شود. این امر به اطمینان از عمل‌کرد بی‌نقص دستگاه در طول فصل‌هایی که بیش‌ترین نیاز به سیستم تهویه مطبوع وجود دارد، کمک می‌کند. علاوه بر این، در صورت مشاهده هرگونه علائم غیرعادی یا کاهش کارایی، بلافاصله باید با کارشناسان متخصص تماس گرفته شود تا از بروز خرابی‌های جدی جلوگیری شود.

به خاطر داشته باشید که نگهداری و تعمیرات دوره‌ای فن کویل‌ها نه تنها به حفظ کارایی و افزایش طول عمر دستگاه کمک می‌کند، بلکه به کاهش هزینه‌های انرژی و جلوگیری از خرابی‌های احتمالی نیز منجر می‌شود.

نتیجه گیری

با توجه به مطالب گفته‌شده‌در این مقاله، فن کویل‌ها از جمله تجهیزات مهم و کاربردی در سیستم‌های تهویه مطبوع به شمار می‌روند که نقش بسزایی در تامین آسایش حرارتی فضاهای داخلی دارند. از انواع مختلفی با قابلیت‌های گوناگون تولید و عرضه می‌شوند که امکان انتخاب دستگاه مناسب با شرایط و نیازهای خاص هر ساختمان را فراهم می‌آورد. استفاده از فن کویل، با مزایایی نظیر نصب آسان، هزینه‌های پایین نگهداری و سرویس، صدای کم در حین کارکرد و کارایی بالا، می‌تواند به بهبود کیفیت هوای داخلی و افزایش راحتی ساکنین کمک شایانی کند. همچنین، انتخاب صحیح نوع فن کویل و رعایت نکات کلیدی در انتخاب، به همراه انجام نگهداری و تعمیرات دوره‌ای، از اهمیت ویژه‌ای برخوردار است تا هم کارایی دستگاه حفظ شود و هم از بروز مشکلات احتمالی جلوگیری به عمل آید. فن کویل‌ها با ارائه توازن بین کارایی و اقتصادی بودن، به عنوان یک راهکار مطلوب در سیستم‌های تهویه مطبوع محسوب می‌شوند که می‌توانند به‌طور چشمگیری به افزایش آسایش و بهینه‌سازی مصرف انرژی در ساختمان‌ها کمک کنند.

مشخصات فنی فن کویل کاستی یک طرفه​

R1WF30OP1 R1WF400P1 RlWFSOOPl
حجم هوا سرعت بالا CFM 300 400 500
سرعت متوسط CFM 124 309 388
سرعت پایین OM 153 20 33
ظرفیت گرمایش سرعت بالا w 2100 301 501
سرعت متوسط w 1 3000 5555
سرعت پایین w 31 2479 2920
ظرفیت گرمایش سرعت بالا w 50 5400 751
سرعت متوسط w 2770 3931 901
سرعت پایین w 1774 2000 3505
سطح صدا سطح صدا dB(A) 39/36/32 43/38/34 43/39/35
فن وموتور تعداد فن 1 1 1
تعداد موتور   1 1 1
ورودی برق w 32 62 76
حجم جریان آب m/h 0.41 0.62 0.77
مقاومت هیدرولیک kPa 10.8 20 21
حداکثر فشار کاری MPa 1.6 1.6 1.6
ابعاد خالص mm 850(400,235 100-400-235 850,400,235
بسته بندی mm 1,040,478,310 1,040,478,310
خالص پنل mm 1040,470,18 1040,470,18 1040,470,18
بسته بندی پنل mm 1,055,515,175 1,055,515,175 1055,515x175
وزن خالص / ناخالص KR 22/26 23٫23 23/27
خالص / ناخالص KR 4/6 4/6 4/6
لوله آب ورودی / خروجی RC3/4(DN2D) RC3/4(DN2D) RC3/4(DN2D) RC3/4(DN2D)
لوله تخلیه   RC3/4(DN2D) RC3/4(DN2D) RC3/4(DN2D) RC3/4(DN2D)

مشخصات فنی فن کویل کاستی چهار طرفه​

مدل   R4WF30OP1 R4WF400P1 R4WF60OP2 R4Wf800Pl R4WflOOOPl R4Wfl200Pl RAW٫34003
سرعت بالا CFM 100 400 600 800 1000 1200 1400
حجم هوا سرعت متوسط CFM 225 300 450 600 75 800 1050
سرعت پایین OM 150 200 300 400 501 800 700
سرعت بالا w 82 3618 5406 7210 9018 20410 12041
ظرفیت گرمایش سرعت متوسط w 2305 3055 4595 6129 7665 9169 10719
سرعت پایین w 1781 2352 3514 4567 5852 7022 8197
سرعت بالا w 4070 3418 8115 10807 13512 16205 18901
ظرفیت گرمایش سرعت متوسط w 3460 605 6898 89881 11485 33774 8605
سرعت پایین w 2646 3522 5275 5055 8783 10553 12286
سطح صدا سطح صدا dB(A) 39> 40> 44؛> 45؛> 48؛> 50؛> 51؛>
تعداد فن   1 1 1 1 1 1 1
فن وموتور تعداد موتور   1 1 1 1 1 1 1
ورودی برق w 55 58 134 134 165 189 225
حجم  جریان آب   m/h 52 0.7 1.15 1.4 1.68 1.82 2.25
مقاومت هیدرولیک   kPa 26 22 31 34 36 39 44
حداکثر فشار کاری   MPa 1.6 1.6 1.6 1.6 1.6 1.6 1.6
خالص بدنه mm 570x570x260 570x570x260 835x835x250 835x835x250 835x835x290 835x835x290 835x835x290
ابعاد بسته بندی  بدنه mm 650x650x290 650x650x290 910x910x310 910x910x310 910x910x350 910x910x350 910x910x350
خالص پنل mm 650x650x55 650x650x55 950x950x55 950x950x55 950x950x55 95095٫55 950x950x55
بسته بندی پنل mm 710x710x80 710x710x80 1000x1000x1000 1000x1000x1000 1000x1000x1000 1000x1000x1000 1000x1000x1000
وزن خالص / ناخالص Kg 213٫343 22/25 24.5/28 25.5/29 26.5٫31 28/32.5 28/32.5
خالص / ناخالص Kg 35 14   52 52 5/7 5/7
