فن کویل، یک عنصر کلیدی در سیستم‌های تهویه مطبوع، نقش حیاتی در تنظیم دمای ساختمان‌ها ایفا می‌کند. با توانایی ارائه خدمات سرمایشی و گرمایشی، این دستگاه‌ها به شکل‌های متنوعی مانند کاستی، زمینی، سقفی زمینی و دیواری در دسترس هستند تا نیازهای مختلف را برآورده سازند. در این مقاله، به بررسی جامع فن کویل‌ها، از انتخاب صحیح بر اساس نیازهای خاص، مزایا و معایب استفاده از آنها گرفته تا نکات مهم در نگهداری و تعمیرات دوره‌ای به منظور حفظ کارایی بهینه آنها، خواهیم پرداخت. هدف این مقاله ارائه دانش و اطلاعات کلیدی به خوانندگان برای درک بهتر و استفاده موثر از فن کویل در سیستم تهویه مطبوع می باشد، تا از این طریق، به بهبود کیفیت زندگی در فضاهای سرپوشیده کمک کنیم.

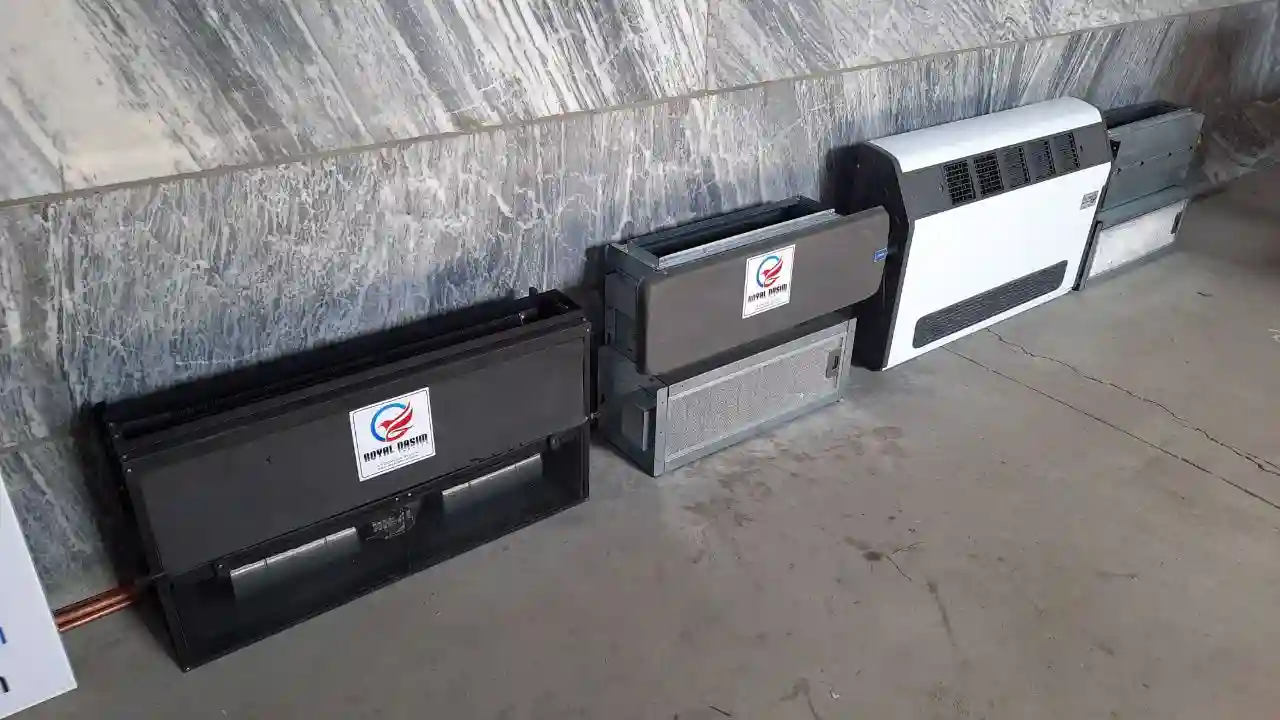

آشنایی با انواع فن کویل
فن کویل به عنوان یکی از تجهیزات کلیدی در سیستم های تهویه مطبوع، نقش مهمی در تنظیم دما و ایجاد فضایی راحت و دلپذیر دارد. با وجود انواع مختلفی از فن کویل، انتخاب مناسب می تواند تاثیر به سزایی در بهبود کیفیت هوای محیط و کاهش مصرف انرژی داشته باشد. در ادامه، به بررسی چهار نوع اصلی فن کویل می پردازیم تا با ویژگی ها، مزایا و کاربردهای هرکدام آشنا شویم.
فن کویل زمینی مدل TAKE 1000
20,199,000 تومان
فن کویل زمینی مدل TAKE 200
9,292,000 تومان
فن کویل زمینی مدل TAKE 300
10,119,000 تومان
فن کویل زمینی مدل TAKE 400
11,597,000 تومان
فن کویل زمینی مدل TAKE 600
12,299,000 تومان
فن کویل زمینی مدل TAKE 800
17,399,000 تومان
فن کویل سقفی توکار مدل TAKE-1000
16,399,000 تومان
فن کویل سقفی توکار مدل TAKE-200
7,198,000 تومان
فن کویل سقفی توکار مدل TAKE-300
7,799,000 تومان
فن کویل سقفی توکار مدل TAKE-400
9,299,000 تومان
فن کویل سقفی توکار مدل TAKE-600
9,899,000 تومان
فن کویل سقفی توکار مدل TAKE-800
14,199,000 تومان
مشخصات فنی فن کویل زمینی
برای مشاهده کامل اطلاعات فنی؛ جدول زیر را به سمت راست بکشید
| مدل | CFM | RTF200 | RTF300 | RTF400 | RTF600 | RTF800 | RTF1000 |
| جریان هوا | CFM | 200 | 300 | 400 | 600 | 800 | 1000 |
| ظرفیت خنک کننده | kw | 1\8 | 3\1 | 3\7 | 5\6 | 7\6 | 9\4 |
| ظرفیت گرمایش | kw | 3\7 | 5\6 | 7\1 | 10\4 | 14\3 | 17\6 |
| حجم جریان آب | gpm | 2\5 | 3\5 | 4 | 5 | 6\5 | 7\5 |
| سطح سر و صدا | db | 39 | 41 | 43 | 47 | 49 | 50 |
| افت فشار آب | kpa | 20 | 22 | 22 | 17 | 29 | 32 |
| blowers quantity | number | 1 | 1 | 2 | 2 | 3 | 4 |
| تعداد | number | 1 | 1 | 1 | 1 | 2 | 2 |
| ورودی برق | w | 25 | 25 | 45 | 45 | 1*45-1*25 | 2*45 |
| سرعت | rpm | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 |
| فعلی | A | 0\30 | 0\30 | 0\33 | 0\42 | 0\55 | 2*0/42 |
| قطر لوله ورودی | inch | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 |
| فطر لوله خروجی | inch | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 |
| درین | inch | 1\2 | 1\2 | 1\2 | 1\2 | 1\2 | 1\2 |
| ابعاد | cm | 85*60*22 | 98*60*22 | 110*60*22 | 24*114*52 | 164*60*22 | 198*60*22 |
| وزن | kg | 17 | 22 | 22 | 27 | 31 | 40 |
فن کویل کاستی
فن کویل کاستی به دلیل طراحی خاص و قابلیت نصب در سقف، فضای کمتری را اشغال می‌کند و برای محیط‌هایی با محدودیت فضا ایده‌آل است. این نوع از فن کویل در دو مدل یک‌طرفه و چهار طرفه عرضه می‌شود که امکان پخش یکنواخت هوا در تمام جهات را فراهم می‌کند. علاوه بر این، با توجه به سیستم‌های دو لوله و چهار لوله‌ای که دارند، می‌توانند در فصول مختلف سال برای سرمایش و گرمایش مورد استفاده قرار گیرند.
فن کویل زمینی
فن کویل زمینی، با طراحی مستطیلی و مدرن، هم به صورت روکار و هم توکار قابل نصب است. این دستگاه‌ها از ریموت کنترل و ترموستات دستی برخوردار هستند که کنترل دما را برای کاربران آسان می‌کند. فن کویل زمینی به دلیل ظاهر زیبا و قابلیت‌های کاربردی، برای استفاده در منازل و محیط‌های اداری پرطرفدار است.
فن کویل سقفی زمینی
فن کویل سقفی زمینی، که هم به صورت افقی در سقف و هم به صورت عمودی در زمین نصب می‌شود، برای فضاهایی با محدودیت فضای زمینی مناسب است. این نوع فن کویل‌ها به خوبی در زیر سقف کاذب جا می‌گیرند و با استفاده از ریموت کنترل از راه دور، کنترل دما را برای کاربران فراهم می‌آورند. طراحی آنها به گونه‌ای است که می‌توانند بدون اشغال فضای زیاد، کارایی بالایی داشته باشند.
فن کویل دیواری
فن کویل دیواری، با ظاهری مشابه به اسپلیت دیواری، از جدیدترین تکنولوژی‌ها در زمینه فن کویل بهره می‌برد. این دستگاه‌ها مجهز به فیلترهای تصفیه هوا و صفحه نمایشگر برای کنترل دما و سایر ویژگی‌ها هستند، که آنها را برای استفاده در خانه‌ها و محل‌های کار بسیار مطلوب می‌سازد. ویژگی‌های نوآورانه و کاربردی فن کویل دیواری، آن را به گزینه‌ای محبوب برای تهویه مطبوع تبدیل کرده است.
در پایان، انتخاب مناسب فن کویل بستگی به نیازها و شرایط محیطی دارد. هر نوع از فن کویل‌ها ویژگی‌ها و مزایای خاص خود را دارد که می‌تواند به بهبود کیفیت هوا و راحتی کاربران کمک کند. بنابراین، در نظر گرفتن مواردی مانند ابعاد، ظرفیت، نوع کاربرد و هزینه‌ها قبل از خرید مهم است.
نحوه عمل‌کرد فن کویل
فن کویل به عنوان یکی از اجزای کلیدی در سیستم‌های تهویه مطبوع، نقش اساسی در تنظیم دمای محیط‌های داخلی دارد. این دستگاه‌ها که برای گرمایش و سرمایش استفاده می‌شوند، با بهره‌گیری از فناوری انتقال حرارت، شرایط مطلوبی را برای ساکنین فراهم می‌آورند.
اجزای تشکیل‌دهنده فن کویل
یک فن کویل از اجزائ متعددی تشکیل‌شده‌است که هر کدام وظیفه مشخصی دارند. این اجزائ عبارتند از مبدل حرارتی که نقش اصلی در انتقال حرارت را دارد، فن برای گردش هوا، فیلترهایی برای تصفیه هوا، سینی تخلیه برای جمع‌آوری رطوبت و شیرهای تعدیل برقی که در تنظیم جریان آب گرم یا سرد به کویل‌ها نقش دارند. همه این اجزائ با هم کار می‌کنند تا دمای هوای محیط را تنظیم کنند و از طریق فرایندهای گرمایش و سرمایش، راحتی مطلوب را فراهم آورند.
پروسه انتقال حرارت
انتقال حرارت در فن کویل از طریق جریان هوا از روی کویل‌های حرارتی صورت می‌گیرد. هوای محیط از طریق فیلترها عبور کرده و از هوای آلوده پاک می‌شود. سپس هوای تمیز توسط فن عبور داده‌شده‌و از روی کویل‌ها که می‌توانند گرم یا سرد باشند، جریان می‌یابد. این فرآیند باعث می‌شود که حرارت بین هوا و مایع داخل کویل‌ها (آب گرم یا سرد) منتقل شود. در نتیجه، دمای هوای خروجی که به محیط بازمی‌گردد، بر اساس نیاز گرم یا سرد تنظیم‌شده‌و شرایط دلخواه را به وجود می‌آورد.
کاربرد ترموستات اتاقی
ترموستات اتاقی در سیستم فن کویل، ابزاری کلیدی برای کنترل دمای محیط است. این دستگاه اجازه می‌دهد تا کاربران به صورت خودکار دمای مورد نظر خود را تنظیم کنند و بر اساس آن، فن کویل به‌طور خودکار روشن و خاموش می‌شود. استفاده از ترموستات اتاقی به این معناست که دمای محیط همواره در سطحی ایده‌آل و مطلوب نگه داشته می‌شود، بدون اینکه نیاز به دخالت دستی باشد. این امر نه تنها راحتی را افزایش می‌دهد بلکه به کاهش مصرف انرژی و صرفه‌جویی در هزینه‌ها نیز کمک می‌کند.
در نهایت، فن کویل با ارائه راهکاری موثر برای تنظیم دمای محیط، انتخابی عالی برای ساختمان‌های مسکونی، اداری و تجاری به شمار می‌رود. با توجه به اجزای ساده اما کارآمد و فرایند انتقال حرارت بهینه، فن کویل‌ها به یکی از پرکاربردترین سیستم‌ها در زمینه تهویه مطبوع تبدیل شده‌اند.
مشخصات فنی فن کویل کانالی
| مدل | CFM | CFM | RTF200 | RTF300 | RTF400 | RTF600 | RTF800 | RTF1000 |
| جریان هوا | CFM | 2000 | 1800 | 1600 | 1400 | 1200 | 1000 | 800 |
| ظرفیت خنک کننده | KW | 19/9 | 18/5 | 17/5 | 13/3 | 12 | 10/1 | 8/4 |
| ظرفیت گرمایش | kw | 38 | 36 | 34 | 27/5 | 21 | 20/4 | 17/5 |
| حجم جریان اب | gpm | 13/6 | 12/8 | 11/8 | 8/8 | 7/9 | 6/6 | 5/7 |
| سطح سر و صدا | db | 48/51/53 | 45\48\52 | 45\48\50 | 44/46/48 | 43/45/47 | 42\44\45 | 40\42\43 |
| افت فشار اب | kpa | 35/2 | 28/5 | 24/6 | 25/5 | 21 | 19/7 | 14/9 |
| blowers quantity | number | 150 | 120 | 120 | 100 | 100 | 75 | 75 |
| تعداد | number | 3 | 2 | 2 | 2 | 2 | 2 | 2 |
| ورودی برق | w | 2 | 1 | 1 | 1 | 1 | 1 | 1 |
| سرعت | rpm | 250+180 | 250 | 250 | 180 | 160 | 160 | 130 |
| فعلی | A | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 |
| قطر لوله ورودی | inch | 4/7 | 3/8 | 2/8 | 1/9 | 1/5 | 1/5 | 1/4 |
| فطر لوله خروجی | inch | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| درین | inch | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| ابعاد | cm | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 |
| وزن | kg | 65*35*135 | 65*35*120 | 65*35*105 | 65*35*95 | 65*35*85 | 65*35*75 | 65*35*75 |
مزایا و معایب استفاده از فن کویل
مزایای فن کویل
فن کویل به عنوان یک راهکار موثر در سیستم‌های تهویه مطبوع، مزایای قابل‌توجهی را ارائه می‌دهد که شامل نصب آسان، هزینه‌های پایین نگهداری و سرویس، صدای کم در حین کارکرد و کارایی بالا است. از آنجایی که نیازی به کانال‌کشی برای این سیستم‌ها نیست، فن کویل‌ها گزینه‌ای ایده‌آل برای ساختمان‌هایی هستند که محدودیت فضایی دارند یا در ساختمان‌های قدیمی که امکان اضافه کردن کانال‌های جدید وجود ندارد. علاوه بر این، با توجه به طراحی‌های متفاوت و انواع مختلف فن کویل (کاستی، زمینی، سقفی و دیواری)، امکان انتخاب مدلی که بهترین عمل‌کرد را در محیط مورد نظر و بر اساس نیازهای خاص هر پروژه فراهم می‌آورد، وجود دارد.
معایب فن کویل
با وجود مزایای متعدد، استفاده از فن کویل‌ها معایبی نیز به همراه دارد. مهم‌ترین این معایب شامل احتمال بروز خرابی‌هایی در سیستم‌های مولد حرارت و برودت، اختلال در عمل‌کرد لوله‌ها و سیستم انتقال گرما، و همچنین ایجاد رسوب در دستگاه که می‌تواند باعث کاهش کارایی و عمل‌کرد فن کویل شود. این مشکلات نیازمند تعمیر و نگهداری دوره‌ای و دقیق هستند تا از کاهش عمل‌کرد سیستم جلوگیری شود. علاوه بر این، در فصول سرد، مصرف برق فن کویل‌ها برای گرمایش می‌تواند قابل توجه باشد و هزینه‌های انرژی را افزایش دهد. ظاهر برخی از مدل‌ها ممکن است برای همه سلایق مناسب نباشد و این موضوع می‌تواند یکی از ملاحظات هنگام انتخاب فن کویل باشد.
به‌طور کلی، انتخاب و استفاده از فن کویل باید با توجه به نیازهای خاص هر پروژه، ملاحظات معماری و محدودیت‌های فضایی انجام شود. انتخاب درست نوع فن کویل، با توجه به مزایا و معایب آن، می‌تواند به بهبود کیفیت هوای داخلی و افزایش راحتی ساکنین ساختمان کمک کند، در حالی که هزینه‌های انرژی و نگهداری را در حد امکان کاهش می‌دهد.
نکات کلیدی در انتخاب فن کویل
فن کویل‌ها به عنوان بخشی حیاتی از سیستم‌های تهویه مطبوع، نقش مهمی در تامین آسایش حرارتی ساختمان‌ها دارند. برای استفاده بهینه از این دستگاه‌ها، چندین نکته کلیدی باید مورد توجه قرار گیرد.
توجه به نوع کاربرد
انتخاب فن کویل مناسب، نخست باید بر اساس نوع کاربرد آن در ساختمان صورت گیرد. از آنجا که فن کویل‌ها در انواع مختلفی مانند سقفی، زمینی، دیواری و توکار تولید می‌شوند، شناخت دقیق از شرایط و نیازهای محیط می‌تواند در انتخاب مدل مناسب بسیار کمک‌کننده باشد. برای مثال، فن کویل‌های سقفی برای فضاهایی با سقف‌های بلند مناسب هستند، در حالی که مدل‌های زمینی در فضاهای کوچک‌تر به خوبی جای می‌گیرند.
محل قرارگیری و ابعاد دستگاه
مکان قرارگیری فن کویل و ابعاد آن از دیگر عوامل مهم در انتخاب صحیح هستند. ابعاد فن کویل باید با فضای موجود در ساختمان همخوانی داشته باشد تا هم از نظر ظاهری با محیط هماهنگ باشد و هم فضای بیش از حدی را اشغال نکند. همچنین، در نظر گرفتن محل قرارگیری به منظور دسترسی آسان برای تعمیر و نگهداری دستگاه بسیار ضروری است.
محاسبه ظرفیت و بار حرارتی
برای تضمین عمل‌کرد بهینه فن کویل، محاسبه دقیق ظرفیت و بار حرارتی مورد نیاز بسیار اهمیت دارد. این محاسبات باید بر اساس نیازهای حرارتی و سرمایشی فضاهای مختلف انجام شوند تا دستگاه انتخابی بتواند به‌طور موثر به تامین دمای مطلوب بپردازد. انتخاب فن کویل با ظرفیت بیش از حد نیاز یا کمتر از آن می‌تواند به افزایش مصرف انرژی یا عدم دستیابی به دمای مطلوب منجر شود.
با توجه به این نکات کلیدی، انتخاب فن کویل مناسب می‌تواند به بهبود کیفیت هوا، کاهش مصرف انرژی و افزایش راحتی در فضاهای ساختمانی کمک شایانی کند. از این رو، مشاوره با کارشناسان و بررسی دقیق شرایط قبل از خرید، اقدامی حیاتی در جهت انتخابی موفق به شمار می‌رود.
مشخصات فنی فن کویل سقفی
| مدل | CFM | RTF200 | RTF300 | RTF400 | RTF600 | RTF800 | RTF1000 |
| جریان هوا | CFM | 200 | 300 | 400 | 600 | 800 | 1000 |
| ظرفیت خنک کننده | KW | 1\8 | 3\1 | 3\7 | 5\6 | 7\6 | 9\4 |
| ظرفیت گرمایش | kw | 3\7 | 5\6 | 7\1 | 10\4 | 14\3 | 17\6 |
| حجم جریان اب | gpm | 2\5 | 3\5 | 4 | 5 | 6\5 | 7\5 |
| سطح سر و صدا | db | 39 | 41 | 43 | 47 | 49 | 50 |
| افت فشار اب | kpa | 20 | 22 | 22 | 17 | 29 | 32 |
| blowers quantity | number | 1 | 1 | 2 | 2 | 3 | 4 |
| تعداد | number | 1 | 1 | 1 | 1 | 2 | 2 |
| ورودی برق | w | 25 | 25 | 45 | 45 | 1*45-1*25 | 2*45 |
| سرعت | rpm | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 |
| فعلی | A | 0\30 | 0\30 | 0\33 | 0\42 | 0\55 | 2*0/42 |
| قطر لوله ورودی | inch | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 |
| فطر لوله خروجی | inch | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 | 3\4 |
| درین | inch | 1\2 | 1\2 | 1\2 | 1\2 | 1\2 | 1\2 |
| ابعاد | cm | 24*77*52 | 24*77*52 | 24*100*52 | 24*114*52 | 24*131*52 | 24*151*52 |
| وزن | kg | 17 | 22 | 22 | 27 | 31 | 40 |
راهنمای نگهداری و تعمیرات دوره ای
فن کویل‌ها به عنوان بخشی جدایی ناپذیر از سیستم‌های تهویه مطبوع، نقش حیاتی در تامین آسایش حرارتی ساختمان‌ها ایفا می‌کنند. انتخاب دقیق و نگهداری مناسب این دستگاه‌ها به‌طور مستقیم بر راندمان و عمر آنها تاثیر می‌گذارد.
اهمیت نگهداری منظم
نگهداری منظم فن کویل‌ها اهمیت زیادی دارد زیرا باعث بهبود کارایی و افزایش طول عمر دستگاه می‌شود. این فرآیند شامل بررسی‌های دوره‌ای و تمیز کردن قسمت‌های مختلف دستگاه است. تمیزکاری فیلترها، بررسی وضعیت مبدل حرارتی و اطمینان از عمل‌کرد صحیح سیستم کنترل، از جمله اقداماتی هستند که باید به‌طور منظم انجام شوند. این فعالیت‌ها به کاهش احتمال بروز مشکلات احتمالی و کاهش مصرف انرژی کمک می‌کنند.
نکات مهم در تعمیرات
هنگام انجام تعمیرات فن کویل‌ها، توجه به چند نکته اساسی ضروری است. اول از همه، باید مطمئن شد که تعمیرات توسط افراد متخصص و با تجربه انجام می‌شود. استفاده از قطعات اصلی و با کیفیت نیز در حفظ کارایی دستگاه و افزایش طول عمر آن حائز اهمیت است. علاوه بر این، پس از هر بار تعمیر، انجام یک بررسی کامل برای اطمینان از صحت عمل‌کرد دستگاه ضروری است. این اقدامات به جلوگیری از تکرار خرابی‌ها و کاهش هزینه‌های نگهداری در بلندمدت کمک می‌کنند.
زمان مناسب برای مراجعه به کارشناسان
تعیین زمان مناسب برای مراجعه به کارشناسان برای تعمیرات و نگهداری فن کویل‌ها از اهمیت بالایی برخوردار است. به‌طور کلی، انجام این فعالیت‌ها در فصل‌های معتدل، یعنی قبل از شروع فصل‌های گرم و سرد توصیه می‌شود. این امر به اطمینان از عمل‌کرد بی‌نقص دستگاه در طول فصل‌هایی که بیش‌ترین نیاز به سیستم تهویه مطبوع وجود دارد، کمک می‌کند. علاوه بر این، در صورت مشاهده هرگونه علائم غیرعادی یا کاهش کارایی، بلافاصله باید با کارشناسان متخصص تماس گرفته شود تا از بروز خرابی‌های جدی جلوگیری شود.
به خاطر داشته باشید که نگهداری و تعمیرات دوره‌ای فن کویل‌ها نه تنها به حفظ کارایی و افزایش طول عمر دستگاه کمک می‌کند، بلکه به کاهش هزینه‌های انرژی و جلوگیری از خرابی‌های احتمالی نیز منجر می‌شود.
نتیجه گیری
با توجه به مطالب گفته‌شده‌در این مقاله، فن کویل‌ها از جمله تجهیزات مهم و کاربردی در سیستم‌های تهویه مطبوع به شمار می‌روند که نقش بسزایی در تامین آسایش حرارتی فضاهای داخلی دارند. از انواع مختلفی با قابلیت‌های گوناگون تولید و عرضه می‌شوند که امکان انتخاب دستگاه مناسب با شرایط و نیازهای خاص هر ساختمان را فراهم می‌آورد. استفاده از فن کویل، با مزایایی نظیر نصب آسان، هزینه‌های پایین نگهداری و سرویس، صدای کم در حین کارکرد و کارایی بالا، می‌تواند به بهبود کیفیت هوای داخلی و افزایش راحتی ساکنین کمک شایانی کند. همچنین، انتخاب صحیح نوع فن کویل و رعایت نکات کلیدی در انتخاب، به همراه انجام نگهداری و تعمیرات دوره‌ای، از اهمیت ویژه‌ای برخوردار است تا هم کارایی دستگاه حفظ شود و هم از بروز مشکلات احتمالی جلوگیری به عمل آید. فن کویل‌ها با ارائه توازن بین کارایی و اقتصادی بودن، به عنوان یک راهکار مطلوب در سیستم‌های تهویه مطبوع محسوب می‌شوند که می‌توانند به‌طور چشمگیری به افزایش آسایش و بهینه‌سازی مصرف انرژی در ساختمان‌ها کمک کنند.
مشخصات فنی فن کویل کاستی یک طرفه
| R1WF30OP1 | R1WF400P1 | RlWFSOOPl | |||
| حجم هوا | سرعت بالا | CFM | 300 | 400 | 500 |
| سرعت متوسط | CFM | 124 | 309 | 388 | |
| سرعت پایین | OM | 153 | 20 | 33 | |
| ظرفیت گرمایش | سرعت بالا | w | 2100 | 301 | 501 |
| سرعت متوسط | w | 1 | 3000 | 5555 | |
| سرعت پایین | w | 31 | 2479 | 2920 | |
| ظرفیت گرمایش | سرعت بالا | w | 50 | 5400 | 751 |
| سرعت متوسط | w | 2770 | 3931 | 901 | |
| سرعت پایین | w | 1774 | 2000 | 3505 | |
| سطح صدا | سطح صدا | dB(A) | 39/36/32 | 43/38/34 | 43/39/35 |
| فن وموتور | تعداد فن | 1 | 1 | 1 | |
| تعداد موتور | 1 | 1 | 1 | ||
| ورودی برق | w | 32 | 62 | 76 | |
| حجم جریان آب | m/h | 0.41 | 0.62 | 0.77 | |
| مقاومت هیدرولیک | kPa | 10.8 | 20 | 21 | |
| حداکثر فشار کاری | MPa | 1.6 | 1.6 | 1.6 | |
| ابعاد | خالص | mm | 850(400,235 | 100-400-235 | 850,400,235 |
| بسته بندی | mm | 1,040,478,310 | 1,040,478,310 | ||
| خالص پنل | mm | 1040,470,18 | 1040,470,18 | 1040,470,18 | |
| بسته بندی پنل | mm | 1,055,515,175 | 1,055,515,175 | 1055,515x175 | |
| وزن | خالص / ناخالص | KR | 22/26 | 23٫23 | 23/27 |
| خالص / ناخالص | KR | 4/6 | 4/6 | 4/6 | |
| لوله آب | ورودی / خروجی | RC3/4(DN2D) | RC3/4(DN2D) | RC3/4(DN2D) | RC3/4(DN2D) |
| لوله تخلیه | RC3/4(DN2D) | RC3/4(DN2D) | RC3/4(DN2D) | RC3/4(DN2D) |
مشخصات فنی فن کویل کاستی چهار طرفه
| مدل | R4WF30OP1 | R4WF400P1 | R4WF60OP2 | R4Wf800Pl | R4WflOOOPl | R4Wfl200Pl | RAW٫34003 | ||
| سرعت بالا | CFM | 100 | 400 | 600 | 800 | 1000 | 1200 | 1400 | |
| حجم هوا | سرعت متوسط | CFM | 225 | 300 | 450 | 600 | 75 | 800 | 1050 |
| سرعت پایین | OM | 150 | 200 | 300 | 400 | 501 | 800 | 700 | |
| سرعت بالا | w | 82 | 3618 | 5406 | 7210 | 9018 | 20410 | 12041 | |
| ظرفیت گرمایش | سرعت متوسط | w | 2305 | 3055 | 4595 | 6129 | 7665 | 9169 | 10719 |
| سرعت پایین | w | 1781 | 2352 | 3514 | 4567 | 5852 | 7022 | 8197 | |
| سرعت بالا | w | 4070 | 3418 | 8115 | 10807 | 13512 | 16205 | 18901 | |
| ظرفیت گرمایش | سرعت متوسط | w | 3460 | 605 | 6898 | 89881 | 11485 | 33774 | 8605 |
| سرعت پایین | w | 2646 | 3522 | 5275 | 5055 | 8783 | 10553 | 12286 | |
| سطح صدا | سطح صدا | dB(A) | 39> | 40> | 44؛> | 45؛> | 48؛> | 50؛> | 51؛> |
| تعداد فن | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| فن وموتور | تعداد موتور | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| ورودی برق | w | 55 | 58 | 134 | 134 | 165 | 189 | 225 | |
| حجم جریان آب | m/h | 52 | 0.7 | 1.15 | 1.4 | 1.68 | 1.82 | 2.25 | |
| مقاومت هیدرولیک | kPa | 26 | 22 | 31 | 34 | 36 | 39 | 44 | |
| حداکثر فشار کاری | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
| خالص بدنه | mm | 570x570x260 | 570x570x260 | 835x835x250 | 835x835x250 | 835x835x290 | 835x835x290 | 835x835x290 | |
| ابعاد | بسته بندی بدنه | mm | 650x650x290 | 650x650x290 | 910x910x310 | 910x910x310 | 910x910x350 | 910x910x350 | 910x910x350 |
| خالص پنل | mm | 650x650x55 | 650x650x55 | 950x950x55 | 950x950x55 | 950x950x55 | 95095٫55 | 950x950x55 | |
| بسته بندی پنل | mm | 710x710x80 | 710x710x80 | 1000x1000x1000 | 1000x1000x1000 | 1000x1000x1000 | 1000x1000x1000 | 1000x1000x1000 | |
| وزن | خالص / ناخالص | Kg | 213٫343 | 22/25 | 24.5/28 | 25.5/29 | 26.5٫31 | 28/32.5 | 28/32.5 |
| خالص / ناخالص | Kg | 35 | 14 | 52 | 52 | 5/7 | 5/7 |
