شاخص های مهم کویل آب گرم داکت اسپیلت
در انتخاب و ارزیابی کویل آبگرم برای داکت اسپیلت، چند شاخص مهم وجود دارد که می‌تواند بر عملکرد و کارایی سیستم تاثیر بگذارد. این شاخص ها عبارتند از:
- ظرفیت حرارتی (Heating Capacity): ظرفیت حرارتی کویل آب گرم داکت اسپیلت، مقدار گرمایی است که کویل می‌تواند به محیط منتقل کند. این ظرفیت معمولاً بر حسب کیلوکالری بر ساعت (Kcal/h) یا کیلووات (kW) بیان می‌شود.
- تعداد ردیف های کویل (Coil Rows): تعداد ردیف های کویل آب گرم به میزان سطح تماس آب داغ با هوای داخل سیستم اشاره دارد. هر چه تعداد ردیف ها بیشتر باشد، ظرفیت حرارتی سیستم افزایش می‌یابد.
- جریان آب (Water Flow Rate): جریان آب به میزان دبی آب گرم ورودی به کویل اشاره دارد. این پارامتر تاثیر مستقیم بر راندمان و ظرفیت گرمایی سیستم دارد. اگر جریان آب کم باشد، انتقال گرما کاهش می‌یابد.
- نوع و جنس لوله ها: لوله های کویل آب گرم برای داکت اسپیلت معمولاً از مس یا آلومینیوم ساخته می‌شوند. مس به دلیل هدایت حرارتی بهتر نسبت به آلومینیوم، راندمان بالاتری دارد، اما هزینه آن بیشتر است.
- فشار کاری (Operating Pressure): فشار آبی که از طریق کویل جریان می‌یابد باید در محدوده مجاز باشد. فشار زیاد یا کم می‌تواند باعث کاهش کارایی و آسیب به سیستم شود.
- نوع و سرعت فن: فن های کویل آب گرم های انواع داکت اسپیلت تأثیر زیادی در انتقال حرارت دارند. سرعت و نوع فن بر عملکرد کلی دستگاه تاثیرگذار است. فن های با سرعت بالا می‌توانند هوا را سریعتر به جریان درآورند و انتقال حرارت را افزایش دهند.
طراحی کویل آبگرم داکت اسپیلت
طراحی و ساخت کویل آب گرم داکت اسپیلت نیازمند در نظر گرفتن چندین عامل فنی است تا کارایی بهینه و طول عمر سیستم تضمین شود.
- محاسبه ظرفیت گرمایی: ظرفیت گرمایی کویل آب گرم داکت اسپیلت باید متناسب با اندازه و نیاز حرارتی فضای مورد نظر محاسبه شود. این محاسبه به تعداد ردیف های کویل، سرعت جریان آب، دمای ورودی و خروجی آب، و نوع مواد استفاده شده بستگی دارد.
- انتخاب جنس مواد: معمولاً از مس یا فولاد گالوانیزه برای ساخت لوله های کویل استفاده می شود. مس به دلیل هدایت حرارتی بالاتر نسبت به فولاد، انتخاب محبوب تری است. آلومینیوم یا مس برای ساخت پره ها به کار می روند. آلومینیوم به دلیل سبک بودن و هزینه کمتر رایج تر است. برای جلوگیری از خوردگی، برخی کویل ها با پوشش های ضد زنگ یا مواد مقاوم در برابر رطوبت مانند پوشش های پودری یا اپوکسی پوشش داده می شوند.
- محاسبه دبی آب و فشار کاری: طراحی صحیح جریان آب ضروری است تا کویل آب گرم داکت اسپیلت به درستی کار کند. فشار کاری باید با مشخصات دستگاه هماهنگ باشد تا از کاهش کارایی یا آسیب به سیستم جلوگیری شود. همچنین، دبی آب باید به اندازه ای باشد که حرارت به طور یکنواخت در طول کویل توزیع شود.
- انتخاب و طراحی فن ها: برای انتقال گرما از کویل به هوا، انتخاب فن های مناسب بسیار اهمیت دارد. سرعت و فشار هوای مورد نیاز باید با ظرفیت گرمایی سیستم هم خوانی داشته باشد. فن ها باید دارای طراحی خاصی باشند که از کاهش راندمان سیستم جلوگیری کند و بتوانند هوای گرم را به طور یکنواخت در فضا پخش کنند.
- مقاومت در برابر خوردگی و عمر طولانی: به ویژه در مناطقی که رطوبت زیاد است یا آب ممکن است مواد شیمیایی یا املاح زیادی داشته باشد، انتخاب مواد مقاوم در برابر خوردگی ضروری است.

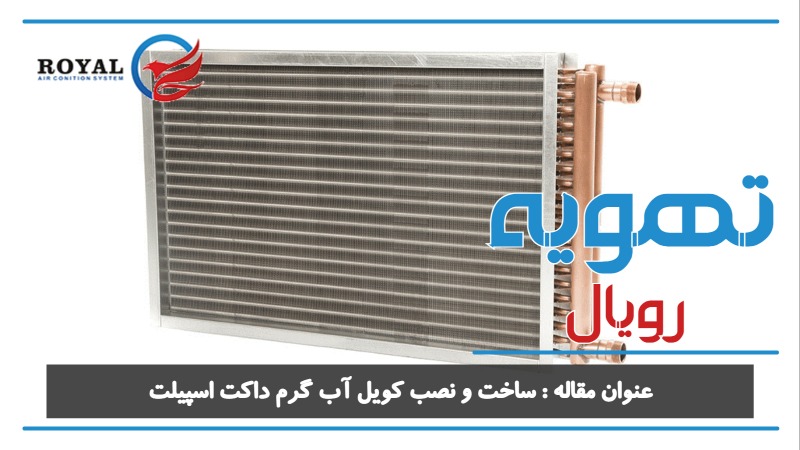

ساخت کویل آبگرم داکت اسپیلت
نصب کویل آب گرم در داکت اسپیلت
نصب کویل آب گرم داکت اسپیلت نیاز به دقت و رعایت مراحل خاصی دارد. این مراحل به طور کلی شامل موارد زیر است:
- انتخاب محل نصب: ابتدا باید محلی مناسب برای نصب کویل آب گرم داکت اسپیلت انتخاب کنید. این محل باید نزدیک به سیستم گرمایشی (مانند پکیج یا بویلر) باشد تا از هدررفت انرژی جلوگیری شود. باید دقت کنید که فضای اطراف کویل برای جریان هوا و تعمیرات آینده به اندازه کافی باز باشد.
- آماده‌سازی لوله‌کشی: برای نصب کویل آب گرم داکت اسپیلت، به لوله کشی آب گرم نیاز دارید. باید لوله های ورودی و خروجی آب گرم را به کویل وصل کنید. این لوله ها معمولاً از جنس مس یا پلی اتیلن با قابلیت تحمل دماهای بالا هستند.
- نصب کویل آب گرم: کویل باید در داخل یونیت داکت اسپیلت قرار گیرد. برای این کار معمولاً باید یک جایگاه مخصوص در یونیت داکت اسپیلت وجود داشته باشد. کویل باید طوری نصب شود که جریان آب گرم به درستی از آن عبور کند و هم زمان انتقال حرارت مناسب به هوا صورت گیرد.
- اتصال به سیستم گرمایشی: کویل باید به سیستم گرمایشی (پکیج یا بویلر) متصل شود. این کار معمولاً با استفاده از لوله های آب گرم و شیرهای مناسب انجام می‌شود. توجه داشته باشید که فشار آب و دمای آب در سیستم گرمایشی به طور مناسب تنظیم شود.
- تست سیستم: پس از نصب کویل آب گرم داکت اسپیلت، سیستم را روشن کرده و عملکرد کویل را بررسی کنید. اطمینان حاصل کنید که هیچ گونه نشتی وجود ندارد و داکت اسپیلت به درستی هوای گرم را از کویل به داخل فضای مورد نظر منتقل می‌کند.
نصب کویل آب گرم اسپیلت
عملکرد کویل آب گرم داکت اسپیلت
کویل آب گرم در دستگاه داکت اسپیلت یکی از اجزای مهم سیستم تهویه مطبوع است که برای تامین گرمایش در فصول سرد سال مورد استفاده قرار می‌گیرد. نحوه عملکرد این کویل ها به طور کلی به این صورت است:
- انتقال گرما از آب گرم به هوا: در سیستم داکت اسپیلت، کویل آب گرم به عنوان یک مبدل حرارتی عمل می‌کند. این کویل‌ها معمولاً در داخل یونیت داخلی (آیسپیت) داکت اسپیلت نصب می‌شوند. آب گرم که از سیستم گرمایشی (مانند پکیج، بویلر یا موتورخانه) به کویل منتقل می‌شود، از طریق لوله های داخلی کویل جریان پیدا می‌کند.
- گرم شدن هوا: هنگامی که هوا از روی کویل عبور می‌کند، گرما از لوله های کویل به هوا منتقل می‌شود و هوا گرم می‌شود. فن داکت اسپیلت هوا را از داخل محیط کشیده و آن را پس از گرم شدن از طریق کانال ها به اتاق ها و فضاهای مختلف منتقل می‌کند.
- چرخه آب گرم: آب گرم وارد کویل می‌شود و پس از اینکه گرما را به هوا منتقل کرد، از کویل خارج می‌شود و به سیستم گرمایشی برگشت می‌کند تا دوباره گرم شود. این فرآیند به طور مداوم تکرار می‌شود تا هوای داخل اتاق به دمای مطلوب برسد.
- کنترل دما: داکت اسپیلت دارای ترموستات است که دمای محیط را کنترل می‌کند. هنگامی که دما به حد مطلوب رسید، سیستم به طور خودکار خاموش می‌شود. در غیر این صورت، فن همچنان هوا را از روی کویل عبور می‌دهد تا دمای محیط به حد مورد نظر برسد. این کنترل دما به کمک سنسورها و ترموستات ها انجام می‌شود که تنظیم دقیق دما را ممکن می‌سازند.
عملکرد کویل آب گرم اسپیلت
